Detalhes do produto
Place of Origin: China
Marca: Tianniu
Model Number: GH Series
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2 PCes
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000 pelo mês
Nome do produto: |
Acoplamento de eixo de Oldham |
Peso: |
6-445 G |
Tipo de montagem: |
Parafuso de fixação |
velocidade máxima: |
2500-9000 RPM |
Materiais: |
Alumínio |
Torque: |
0.7-10.5 N.m |
Duração: |
18-77 milímetro |
Cores: |
Prata |
Nome do produto: |
Acoplamento de eixo de Oldham |
Peso: |
6-445 G |
Tipo de montagem: |
Parafuso de fixação |
velocidade máxima: |
2500-9000 RPM |
Materiais: |
Alumínio |
Torque: |
0.7-10.5 N.m |
Duração: |
18-77 milímetro |
Cores: |
Prata |

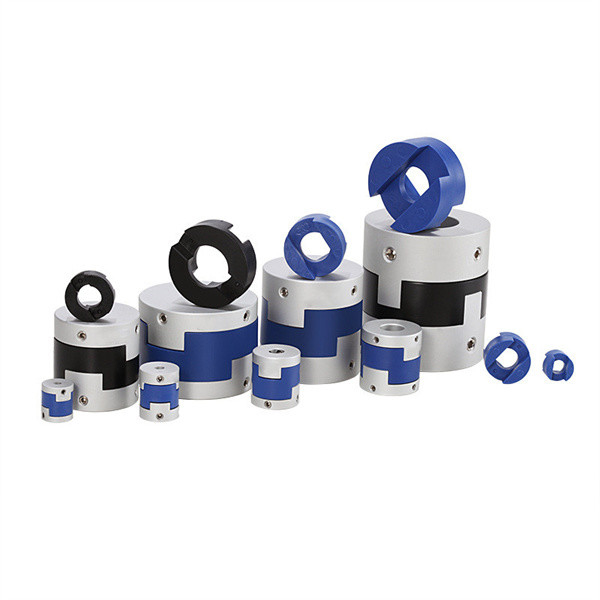

O acoplamento de eixo Oldham é um acoplamento de deslocamento radial que fornece acoplamento de eixo de rotação eficiente e confiável.Este acoplamento é projetado para oferecer alta precisão de rotação e baixa resistência de rotaçãoO Oldham Disc Coupling é adequado para uma ampla gama de aplicações.incluindo aplicações de alta velocidade e de alto binárioÉ projetado para uso com eixos de 4-40 mm de diâmetro de furo e é montado com segurança com o tipo de montagem de parafuso definido.Com o seu desempenho confiável, longa vida útil e excelente valor, o Oldham Shaft Coupling é a escolha ideal para muitas aplicações.
| Parâmetro | Valor |
|---|---|
| Nome do produto | Acoplamento de eixo Oldham |
| Tipo de montagem | Parafuso definido |
| Duração | 18-77 mm |
| Torque | 00,7-10,5 N.m. |
| Diâmetro da fenda | 4-40 mm |
| Peso | 6-445 G |
| Cores | De prata |
| Diâmetro externo | 16 a 70 mm |
| Velocidade máxima | 2500-9000 RPM |
| Materiais | Alumínio |
| Tipo | Acoplamento de eixo rotativo, acoplamento de deslocamento radial, acoplamento de disco Oldham |
| Parâmetro do modelo | Diâmetro comum do furo d1, d2 | ΦD | L | LF | LP | F | M | torque do parafuso de aperto (N.M.) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
O acoplamento de eixo Oldham da série Tianniu GH possui uma característica de acoplamento de eixo rotativo que permite uma ligação eficaz e eficiente entre dois eixos rotativos.Este Oldham Disc Coupling é feito de um material leve de alumínio de alta qualidade e está disponível em uma variedade de tamanhos que variam de 6 a 445 gramasO diâmetro do furo deste Oldham Disc Coupling pode variar de 4 a 40 mm, tornando-o adequado para muitas aplicações.Este Oldham Shaft Coupling é um produto confiável e durável que foi projetado para oferecer uma conexão confiável e econômica entre dois eixos rotativosÉ uma solução ideal para aplicações tais como bombas, compressores e outras máquinas onde o acoplamento do eixo de rotação é necessário.
Acoplamento de eixo Oldhamé um acoplamento de eixo rotativo fabricado pela Tianniu. Tem o número de modelo GH Series e é projetado e fabricado na China. Este acoplamento de disco Oldham tem um diâmetro de furo de 4-40 mm,com um comprimento de 18-77 mmEste Oldham Disc Coupling é perfeito para aplicações que exigem alinhamento preciso e operação suave.
A nossa equipa de especialistas da Oldham Shaft Coupling dedica-se a fornecer aos clientes a mais alta qualidade de suporte técnico e serviço.para que possamos fornecer os melhores conselhos e soluções para as suas necessidades.
Oferecemos uma variedade de serviços, incluindo:
Estamos empenhados em fornecer-lhe o mais alto nível de suporte técnico e serviço.A nossa equipa de profissionais experientes está disponível 24 horas por dia, 7 dias por semana para vos ajudar com quaisquer perguntas ou preocupações que possam ter.Contacte-nos hoje para saber mais sobre os nossos produtos e serviços.
Os acoplamentos de eixo Oldham são normalmente embalados em sacos individuais de polietileno.devem ser colocadas numa caixa de papelão e seguradas com borracha ou outro material de protecçãoA caixa deve ser rotulada com as dimensões e a finalidade dos acoplamentos, bem como o nome e o endereço do cliente.
