Braçadeira rígida de aço 5mm 8mm do acoplamento de eixo de Oldham para a conexão do mecanismo

Name: Braçadeira rígida de aço 5mm 8mm do acoplamento de eixo de Oldham para a conexão do mecanismo
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: série do gh
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	série do gh
MOQ:	Negociação
preço:	negotiable
Delivery Time:	5-7 dias de trabalho
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origem:

China

nome:

Acoplamento de eixo de Oldham

Material:

Aço de alumínio

Diâmetro interno:

16-70mm

Modelo:

série do gh

Estrutura:

Acoplamento de eixo de Oldham

Garantia:

12 meses

Tratamento de superfície:

Tratamento da oxidação anódica

Flexível ou rígido:

Flexível

Detalhes da embalagem:

Caixas pelo transporte do mar pelo avião

Habilidade da fonte:

10000 pelo mês

Destacar:

acoplamentos de eixo de aço Tianniu

acoplamento de eixo 5mm a 8mm Tianniu

acoplamentos velhos dos presuntos

Product Description

5 - acoplamento de eixo furado interno de 14mm Oldham para a usina

Introdução de produtos

O tipo acoplamento de Oldham de eixo é projetado apertar uniformemente em torno do eixo e fornecer a maior retenção do que acoplamentos fixos do parafuso sem o eixo de danificação. Aperte então os parafusos de aperto para fixar-se. Estes são acoplamentos de Oldham

Os produtos caracterizam

>Os acoplamentos de eixo de Oldham do tipo de Tianniu usam o material coloide são PA66 importados, que têm a boa resistência de desgaste, a resistência de corrosão e a isolação elétrica
Os acoplamentos de eixo de Oldham do tipo do >Tianniu usam o deslizamento do projeto podem compensar o desvio radial e angular mais eficazmente
Os acoplamentos de eixo de Oldham do tipo do >Tianniu usam o projeto destacável, fácil instalar
Acoplamentos de eixo de Oldham do tipo do >Tianniu que prendem o método do parafuso de aperto

Parâmetros dos produtos

Desenhos da produção

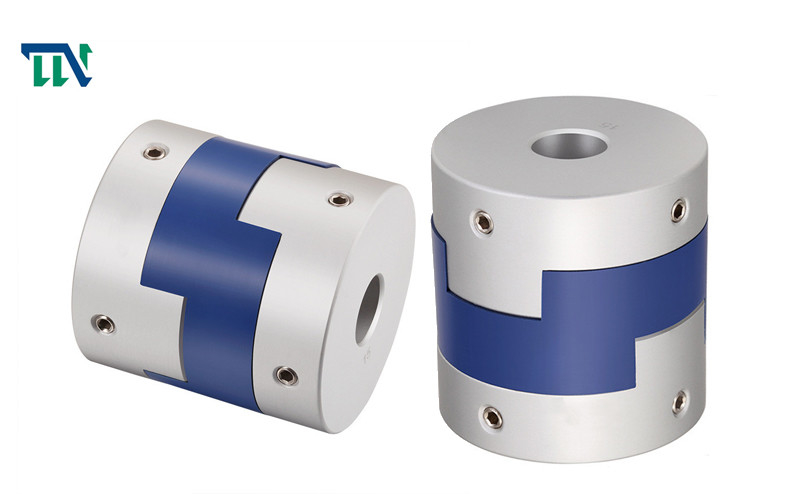

Braçadeira rígida de aço 5mm 8mm do acoplamento de eixo de Oldham para a conexão do mecanismo 0

Folha de dados da produção

parâmetro modelo	diâmetro furado comum d1, d2	ΦD	L	SE	LP	F	M	apertando o torque do parafuso (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parâmetro modelo	Torque avaliado (N.M)*	excentricidade permissível (milímetro) *	ângulo de deflexão permissível (°) *	desvio axial permissível (milímetro) *	velocidade máxima RPM	rigidez de torção estática (N.M/rad)	momento de inércia (Kg.M2)	Material da luva do eixo	Material da metralha	tratamento de superfície	peso (g)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Liga de alumínio de grande resistência	P A 6 6	Tratamento de anodização	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
