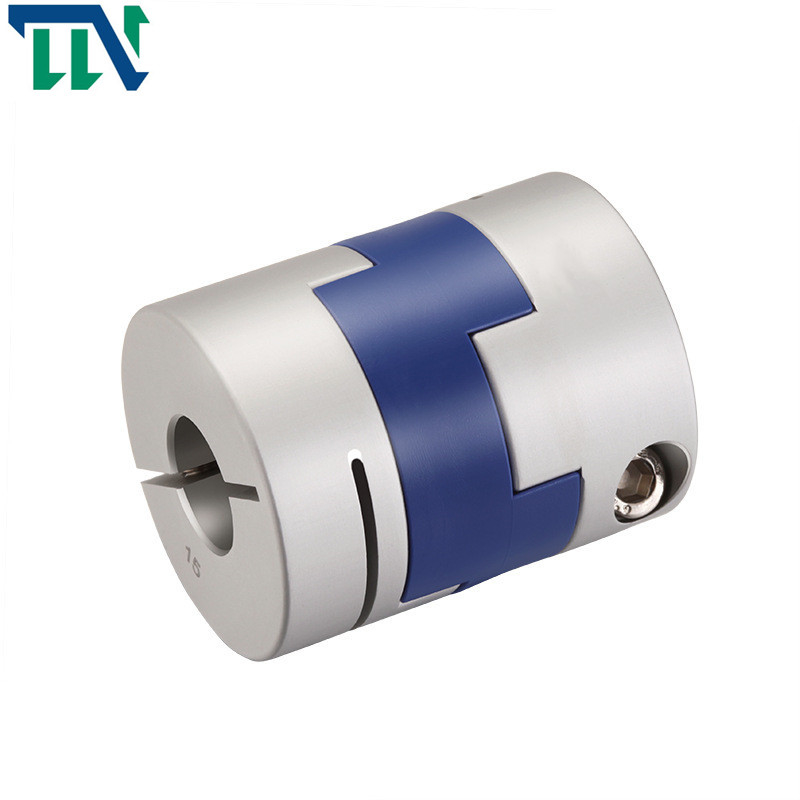

Transmissão eficiente 45X46mm da energia dos fornecedores de alumínio do acoplamento de eixo de Oldham

Brand Name:	Tianniu
Model Number:	GHC 45*46
MOQ:	Negociação
preço:	negotiable
Delivery Time:	5-7 dias de trabalho
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

ISO 9001

Nome:

Acoplamento de eixo de Oldham

Material:

Aço de alumínio

Diâmetro interno:

16-70mm

Modelo:

Série do GHC

Estrutura:

Oldham que aperta o tipo

Garantia:

12 meses

Tratamento de superfície:

Tratamento da oxidação anódica

Flexível ou rígido:

Flexível

Detalhes da embalagem:

Caixas pelo transporte do mar pelo avião

Habilidade da fonte:

10000 pelo mês

Destacar:

acoplamento de eixo de alumínio de Oldham

Acoplamento de eixo 45X46mm de Oldham

conjunto do acoplamento de oldham

Product Description

Acoplamento transversal do slider do eixo de aperto do GHC 45X46 para a conexão da indústria

Vantagens

1. O meio do acoplamento é conectado com um bloco transversal

2. Permita grandes desvios radiais e angulares

3. Folga zero

4. Rigidez e sensibilidade altas do torque

5. Estrutura simples, corrosão do anti-óleo e isolação do ponto-acima

Contacte-nos por favor para mais informação!

Parâmetros dos produtos

Desenhos da produção

Transmissão eficiente 45X46mm da energia dos fornecedores de alumínio do acoplamento de eixo de Oldham 0

Folha de dados da produção

parâmetro modelo	diâmetro furado comum d1, d2	ΦD	L	SE	LP	F	M	apertando o torque do parafuso (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

parâmetro modelo	Torque avaliado (N.M)*	excentricidade permissível (milímetro) *	ângulo de deflexão permissível (°) *	desvio axial permissível (milímetro) *	velocidade máxima RPM	rigidez de torção estática (N.M/rad)	momento de inércia (Kg.M2)	Material da luva do eixo	Material da metralha	tratamento de superfície	peso (g)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Liga de alumínio de grande resistência	P A 6 6	Tratamento de anodização	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
