Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO 9001
Número do modelo: GHC 32*45
Termos do pagamento & do transporte
Quantidade de ordem mínima: Negociação
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-7 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Acoplamento de eixo de Oldham |
Material: |
Aço de alumínio |
Diâmetro interno: |
16-70mm |
Modelo: |
Série do GHC |
Estrutura: |
Oldham que aperta o tipo |
Garantia: |
12 meses |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Flexível ou rígido: |
Flexível |
Nome: |
Acoplamento de eixo de Oldham |
Material: |
Aço de alumínio |
Diâmetro interno: |
16-70mm |
Modelo: |
Série do GHC |
Estrutura: |
Oldham que aperta o tipo |
Garantia: |
12 meses |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Flexível ou rígido: |
Flexível |

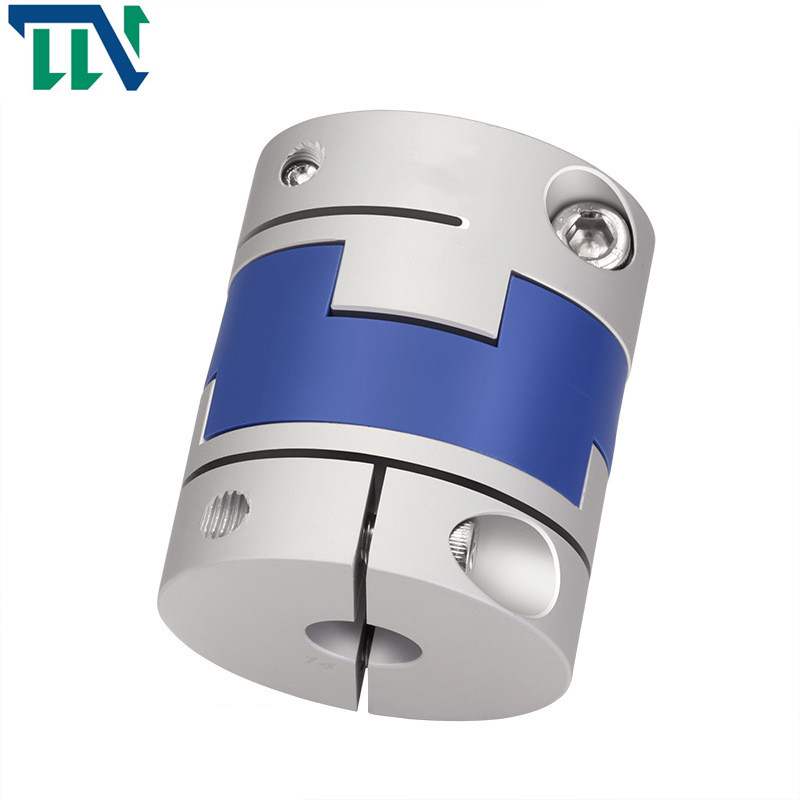

Acoplamento transversal flexível do slider do eixo de aperto do GHC 32X45 Oldham para o mecanismo
Parâmetros dos produtos
Desenhos da produção
Folha de dados da produção
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | SE | LP | F | M | apertando o torque do parafuso (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | Material da metralha | tratamento de superfície | peso (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Liga de alumínio de grande resistência | P A 6 6 | Tratamento de anodização | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Introdução de produtos
O tipo acoplamento de Oldham de eixo é projetado apertar uniformemente em torno do eixo e fornecer a maior retenção do que acoplamentos fixos do parafuso sem o eixo de danificação. Aperte então os parafusos de aperto para fixar-se. Estes são acoplamentos de Oldham. Nós somos fabricamos de produzir todos os tipos do acoplamento de eixo. Os acoplamentos personalizados são igualmente aceitáveis.
sua forma é clara e conveniente de instalar, que ganha a hora para o processamento e a produção de empresas. Em segundo lugar, é resistente lubrificar a corrosão e pode ser eletricamente - isolado. Os elastómetros diferentes do slider estão disponíveis. O deslizamento entre a luva do eixo e a parte intermediária pode permitir grandes desvios radiais e angulares. O projeto especial da colisão no meio pode jogar um papel de apoio e permitir que os grandes desvios angulares sem momento de flexão, para minimizar a carga axial
Princípio de funcionamento de acoplamento transversal do slider: os dois eixos são alinhados alargando furos e parafusos, e o torque é transmitido pela compressão e pela tesoura da haste do parafuso; O ombro em uma metade de acoplamento é alinhado com o sulco na outra metade de acoplamento. Os parafusos que conectam os dois acoplamentos da metade podem ser parafusos ordinários da categoria e do B, e o torque é transmitido no momento da fricção da superfície comum dos dois acoplamentos da metade. Geralmente, o aço 45 é usado. Após o tratamento térmico de superfície, sua dureza é melhorada até certo ponto. Contudo, alguns fabricantes usam o aço Q275 separadamente, assim que o tratamento térmico não é exigido. Os dois acoplamentos e a placa intermediária são combinados. Embora não haja nenhuma rotação relativa, o eixo da movimentação corre na mesma velocidade que o eixo movimentação para assegurar a eficiência de operação. O acoplamento transversal do slider é apropriado para muitas ocasiões, tais como o tacômetro, o codificador, a haste do parafuso e a maquinaria industrial
Boa vinda para contactar-nos a mais informações!
