Modelo: |
Acoplamento do enrolamento do acoplamento do parafuso de fixação da linha de parafuso do GM |
Material: |
Liga de alumínio |
Tamanho de furo: |
12-50mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Modelo: |

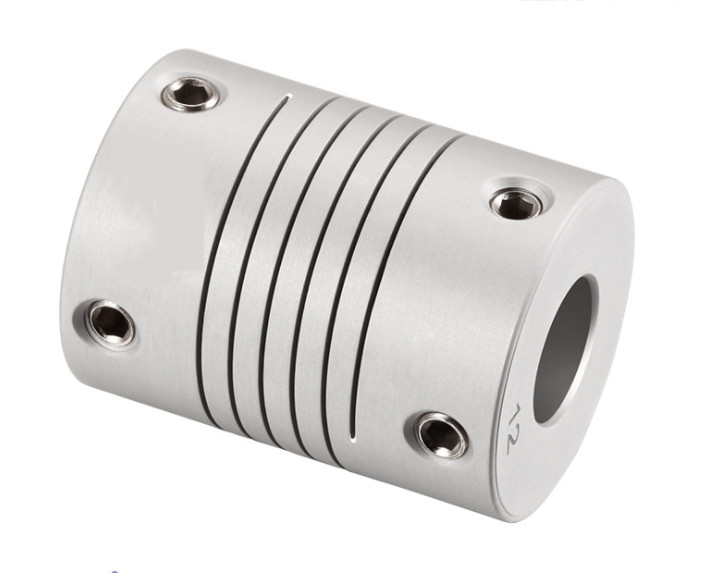

Acoplamento do enrolamento do acoplamento do parafuso de fixação da linha de parafuso do GM |
Material: |
Liga de alumínio |
Tamanho de furo: |
12-50mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Os produtos caracterizam
Os acoplamentos de eixo são divididos nas seguintes categorias as mais comuns de acordo com o tipo:
Acoplamento do diafragma do metal: apropriado para os servos motores, os codificadores, redutores planetários, parafusos da bola, compressores, misturadores, maquinaria do papel, robôs e o outro equipamento mecânico. acoplamento Ameixa-dado forma: apropriado para codificadores, sistemas servo, movimentações do eixo do motor, maquinaria de empacotamento, movimentações da máquina-instrumento, bombas e a outra maquinaria. Acoplamento dos foles: apropriado para codificadores, máquina-ferramenta, sistemas de posicionamento, parafusos da bola, posicionando discos, redutores da engrenagem planetária. Acoplamento da mola: apropriado para codificadores giratórios, motores deslizantes, hastes do parafuso, o acoplamento paralelo etc.: apropriado para a conexão de motores deslizantes, de codificadores, de hastes do parafuso, de acoplamento da corrediça da cruz etc.: apropriado para o tacômetro, o codificador, o parafuso, a máquina-instrumento e a outra maquinaria. Acoplamento universal, acoplamento rígido.
>Estrutura integrada, o uso total de materiais de grande resistência da liga de alumínio
>A ação elástica compensa o desvio radial, angular e axial
>Projeto da mola, com efeito do amortecedor
>Projeto especial para o codificador, micro motor
>Método de fechamento do parafuso de fixação
Parâmetros dos produtos
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | L1 | L2 | F | M | apertando o torque do parafuso (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18,5 | 1,8 | 0,4 | 3,5 | M3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6.35, 7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6.35, 7 | 15,5 | 23 | 2 | 0,4 | 3,6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35, 7,8 | 17,5 | 23 | 2 | 0,4 | 3,6 | M4 | 1,7 |
| GM-17.5x23 | 4,5,6,6.35, 7,8,10 | 19,1 | 19,1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19.5x24.5 | 6,6.35, 7,8,9,9.525, 10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-25.4x25.4 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25,4 | 25,4 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-28.6x28.6 | 8,9,9.525, 10,11,12,12.7, 14 | 28,6 | 28,6 | 2,75 | 0,4 | 4,2 | M4 | 1,7 |
| GM-32x32 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5,5 | M4 | 1,7 |
| GM-32x41 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38.7x38.1 | 8,10,11,12,12.7, 14,15,16,17,18,19,20,22 | 38,1 | 38,1 | 3 | 0,4 | 5,2 | M5 | 4 |
| GM-42x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3,5 | 0,4 | 8,5 | M6 | 7 |
| GM-50x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3,5 | 0,5 | 8,5 | M6 | 7 |
| parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | tratamento de superfície | peso (g) |
| GM-12xl8.5 | 0,3 | 0,15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Liga de alumínio de grande resistência | Tratamento de anodização | 4 |
| GM-15.5x21 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7,7 | ||
| GM-15.5x23 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9,3 | ||
| GM-17.5x23 | 0,6 | 0,15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11,6 | ||
| GM-19.5x24.5 | 1 | 0,15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0,15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0,15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6,5 | 0,15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
