Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série do GS
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-7 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Modelo: |
Acoplamento do parafuso de fixação do diafragma do GS único |
material: |
Liga de alumínio |
Estrutura: |
Acoplamento do parafuso do diafragma |
Tamanho de furo: |
4-38mm |
Garantia: |
12 meses |
Diamter exterior: |
16-65mm |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Modelo: |
Acoplamento do parafuso de fixação do diafragma do GS único |
material: |
Liga de alumínio |
Estrutura: |
Acoplamento do parafuso do diafragma |
Tamanho de furo: |
4-38mm |
Garantia: |
12 meses |
Diamter exterior: |
16-65mm |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |

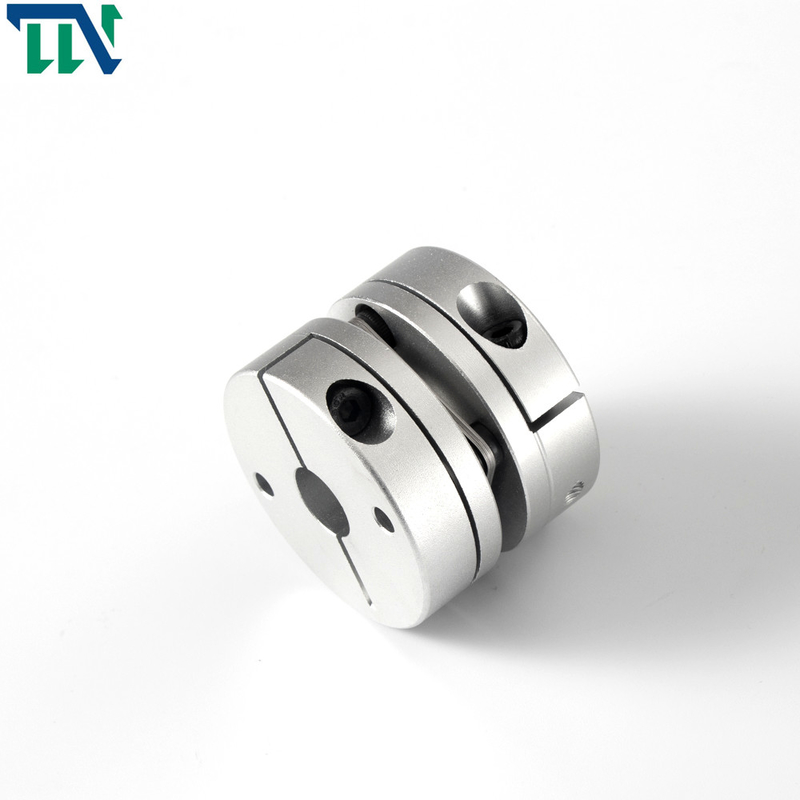

Único diafragma da liga de alumínio que aperta o acoplamento para o servo motor
Os produtos caracterizam
Diversos grupos de diafragmas (folha de aço inoxidável) são conectados com os dois acoplamentos da metade alternadamente com parafusos. Cada grupo de diafragmas é formado sobrepondo diversas partes. Os diafragmas são divididos no tipo da haste de conexão e em partes inteiras com formas diferentes. O acoplamento do diafragma compensa o deslocamento relativo dos dois eixos conectados pela deformação elástica do diafragma. É um acoplamento flexível do elemento forte de capacidade elevada do metal sem óleo de lubrificação. Tem a estrutura compacta, vida útil de grande resistência, longa, nenhum afastamento da rotação, e não é afetado pela poluição da temperatura e de óleo. Tem as características da resistência ácida, da resistência do alcaloide e de anticorrosivo. É apropriado para a transmissão do eixo na alta temperatura, na alta velocidade e em condições de trabalho médias corrosivas
> A rigidez alta do torque, pode exatamente controlar a rotação do eixo, pode realizar o controle da elevada precisão
> projetado para servo e o motor de piso
> nenhuma diferença entre o eixo e a conexão da luva, general para a rotação positiva e negativa
> baixa inércia, apropriada para a operação de alta velocidade
> o diafragma é feito do aço da mola com resistência excelente da fadiga
> com projeto do keyway, maneira da asseguração do parafuso de posicionamento
Parâmetros dos produtos
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | SE | S | F | M | apertando o torque do parafuso |
| (N.M) | ||||||||
| GS-19X20 | 3,4,5,6,6.35, 7,8 | 19 | 20 | 9,1 | 1,8 | 3,3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 28 | 12,25 | 3,5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 32 | 14,25 | 3,5 | 4,85 | M4 | 2,5 |
| GS-39X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4,8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5,5 | 6,4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7,7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9,7 | M8 | 20 |
| parâmetro modelo | Torque avaliado | excentricidade permissível | ângulo de deflexão permissível | desvio axial permissível | velocidade máxima | rigidez de torção estática | momento de inércia | Material da luva do eixo | Material da metralha | tratamento de superfície | peso |
| (N.M)* | (milímetro) * | (°) * | (milímetro) * | RPM | (N.M/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Liga de alumínio de grande resistência | S U S 3 0 aços de 4 molas | Tratamento de anodização | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0,1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0,1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
