Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série de GLJ
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-7 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
MODELO: |

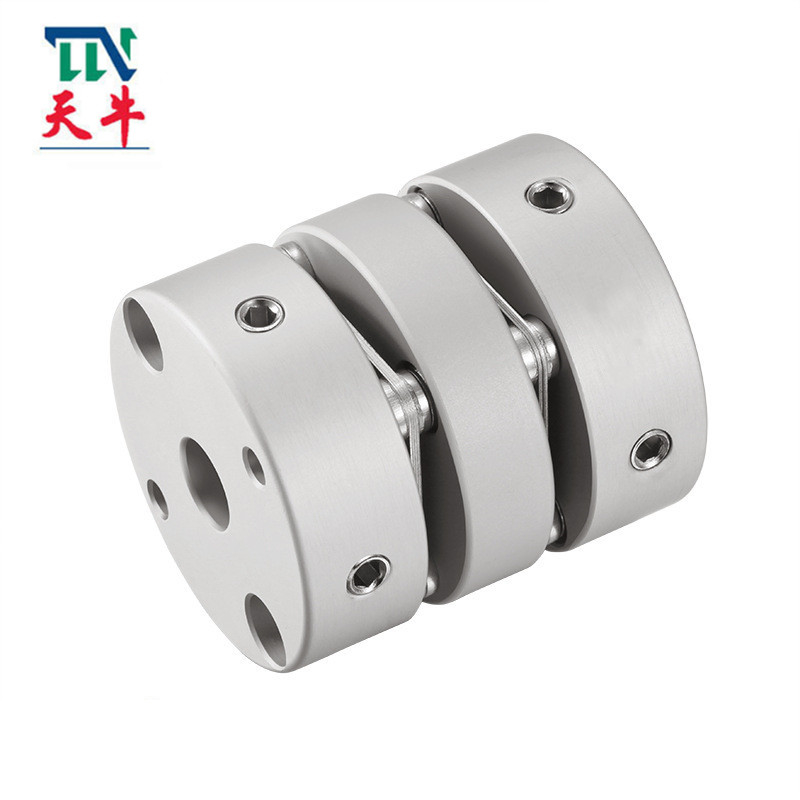

Acoplamento do parafuso de fixação do diafragma do dobro de GLJ |
Material: |
Liga de alumínio |
Estrutura: |
Acoplamento dobro do parafuso de fixação do diafragma |
Tamanho de furo: |
19-68mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento de oxidação anódica |
MODELO: |
Acoplamento do parafuso de fixação do diafragma do dobro de GLJ |
Material: |
Liga de alumínio |
Estrutura: |
Acoplamento dobro do parafuso de fixação do diafragma |
Tamanho de furo: |
19-68mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento de oxidação anódica |
Introdução de produtos
Os acoplamentos são chamados igualmente acoplamentos. Um componente mecânico usado para conectar firmemente o eixo da movimentação e o eixo movimentação em mecanismos diferentes para girar junto e transmitir o movimento e o torque. É usado às vezes igualmente para conectar eixos e outras peças (tais como as engrenagens, as polias, etc.). É composto frequentemente de duas metades, que são conectadas respectivamente por chaves ou pelos encaixes apertados, e prendido nas extremidades dos dois eixos, e as duas metades são conectadas então de uma certa maneira. O acoplamento pode igualmente compensar o offset (que inclui o offset axial, offset radial, offset deslocado ou detalhado angular) entre os dois eixos devido à fabricação impreciso e a instalação, a deformação durante a operação ou a expansão térmica, etc.; e absorção da mitigação e da vibração de choque.
A maioria dos acoplamentos de uso geral foram estandardizados ou estandardizados. Geralmente, é somente necessário selecionar corretamente o tipo do acoplamento e determinar o tipo e o tamanho do acoplamento. Quando necessária, a capacidade de carga pode ser verificada e calculado para ver se há seus elos mais fraco vulneráveis; quando a velocidade de rotação é alta, a força centrífuga da borda exterior e a deformação do elemento elástico devem ser verificadas, e a verificação de equilíbrio deve ser realizada.
Função de acoplamento geral: Quando o eixo e o eixo devem ser conectada para transmitir o poder, uma polia ou uma engrenagem estão usadas geralmente para a conexão, mas se os dois eixos são exigidos para estar em uma linha reta e exigidos para girar em uma velocidade constante, um acoplamento devem ser usadas para conectar. Contudo, devido ao aumento da precisão, à expansão térmica do eixo ou à dobra do eixo durante a operação, a concentricidade entre os dois eixos mudará. Consequentemente, o acoplamento flexível pode ser usado como uma ponte para manter a transmissão de energia entre os dois eixos e para absorver os dois eixos. Desvio radial, angular e axial entre os eixos, desse modo prolongando a vida da máquina e melhorando a qualidade da máquina.
Parâmetros dos produtos
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | SE | LP | d3 | S | F | M | apertando o torque do parafuso (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 19 | 27 | 9,1 | 5,2 | 9 | 1,8 | 4,25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 26 | 32 | 10,7 | 5,4 | 12,5 | 2,6 | 4,5 | M4 | 1,7 |
| GLJ-32x41 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15 | 32 | 41 | 12,75 | 8,5 | 16 | 3,5 | 6,12 | M4 | 1,7 |
| GLJ-39x47 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15,16 | 39 | 47 | 15 | 8 | 19,3 | 4,5 | 6,62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 44 | 53 | 18,25 | 7,5 | 22,5 | 4,5 | 8,12 | M6 | 8,4 |
| GLJ-56x64 |
10,11,12,12.7, 13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19,75 | 13,5 | 32,5 | 5,5 | 6,4 | M6 | 8,4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | 45,5 | 6,3 | 7,7 | M8 | 10,5 |
| Tratamento de anodização | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | Material da metralha | tratamento de superfície | peso (g) |
| GLJ-19x27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 8.8x10-7 | Liga de alumínio de grande resistência | S U S 3 0 aços de 4 molas | Tratamento de anodização | 13 |
| GLJ-26x32 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
