Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série do GB
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-7 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Modelo: |
Fontes do GB 8 Codificador-específicas |
Material: |
Liga de alumínio |
Estrutura: |
8 fontes Codificador-específicas |
Tamanho de furo: |
34-82mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Modelo: |
Fontes do GB 8 Codificador-específicas |
Material: |
Liga de alumínio |
Estrutura: |
8 fontes Codificador-específicas |
Tamanho de furo: |
34-82mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |

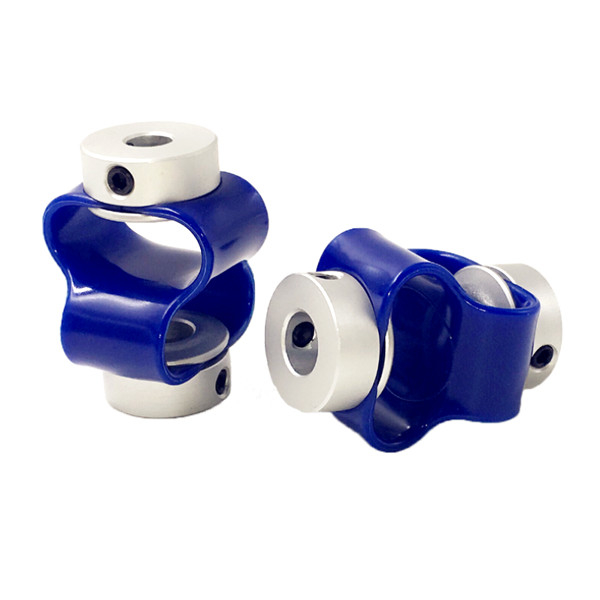

Os produtos caracterizam
Acoplamento do diafragma do metal: apropriado para o servo motor, o codificador, o redutor planetário, o parafuso da bola, o compressor, o misturador, a maquinaria da fabricação de papel, o robô e o outro equipamento mecânico. Acoplamento da flor da ameixa: apropriado para o codificador, o sistema servo, a movimentação do eixo do motor, a maquinaria de empacotamento, a movimentação da máquina-instrumento, a bomba e a outra maquinaria. Acoplamento dos foles: apropriado para o codificador, máquina-ferramenta, sistema de posicionamento, parafuso da bola, posicionando a placa e o redutor da engrenagem planetária. Acoplamento da mola: apropriado para o codificador giratório, o motor de piso, a haste do parafuso, o acoplamento paralelo etc.: apropriado para a conexão do motor de piso, do codificador, da haste do parafuso, do acoplamento do slider da cruz etc.: apropriado para o tacômetro, o codificador, a haste do parafuso, a máquina-instrumento e a outra maquinaria. Acoplamento universal, acoplamento rígido.
>Projetado para o codificador
flexibilidade do >Good, não fácil quebrar
o elastómetro do >The é feito do poliuretano, resistente para lubrificar e da oxidação
Parâmetros dos produtos
parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | LP | S | F | M | apertando o torque do parafuso (N.M) |
GB-15X24 | 3,4,5,6,6.35, 7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
GB-15x32 | 3,4,5,6,6.35, 7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
GB-18x28 | 4,5,6,6.35, 7,8,9,10 | 18 | 28 | 25 | 1,8 | 3,1 | M4 | 1,7 |
GB-18x38 | 4,5,6,6.35, 7,8,9,10 | 18 | 38 | 25 | 1,8 | 3,1 | M4 | 1,7 |
parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | Material da metralha | tratamento de superfície | peso (g) |
GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | Liga de alumínio de grande resistência | Plutônio |
Tratamento de anodização |
8 |
GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
