O acoplamento de eixo de três diafragmas apressa a segurança alta do torque

Name: O acoplamento de eixo de três diafragmas apressa a segurança alta do torque
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Série do GW
Price: 149.10 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Tianniu

Certificação: ISO-9001

Número do modelo: Série do GW

Termos do pagamento & do transporte

Quantidade de ordem mínima: 2 PCS

Preço: negotiable

Detalhes da embalagem: Caixas pelo transporte do mar pelo avião

Tempo de entrega: 5-7 dias de trabalho

Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Habilidade da fonte: 10000 pelo mês

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            segurança de acoplamento Tianniu do diafragma, velocidade de acoplamento Tianniu do diafragma, tipo acoplamento Tianniu do diafragma


Modelo:	Diafragma da liga de alumínio três do GW que aperta o acoplamento	Material:	Liga de alumínio
Estrutura:	Diafragma três que aperta o acoplamento	Tamanho de furo:	19-82mm
Garantia:	12 meses	Materia do elastómetro:	PA66
Tratamento de superfície:	Tratamento da oxidação anódica

Modelo:	Diafragma da liga de alumínio três do GW que aperta o acoplamento
Material:	Liga de alumínio
Estrutura:	Diafragma três que aperta o acoplamento
Tamanho de furo:	19-82mm
Garantia:	12 meses
Materia do elastómetro:	PA66
Tratamento de superfície:	Tratamento da oxidação anódica

Descrição

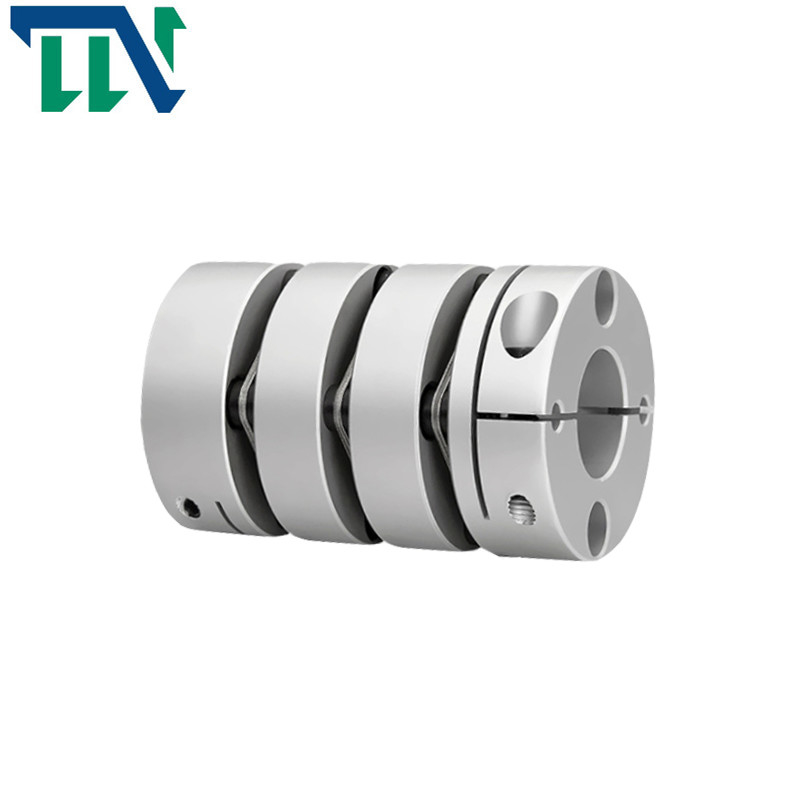

O acoplamento de eixo de três diafragmas apressa a segurança alta do torque

Diafragma da liga de alumínio três do GW que aperta o acoplamento

Os produtos caracterizam

>A rigidez alta do torque, pode exatamente controlar a rotação do eixo, pode realizar o controle da elevada precisão
o projeto de alongamento do >The pode compensar o desvio do radial, o angular e o axial mais eficazmente
>Designed para o servo e o motor de piso
diferença do >No entre o eixo e a conexão da luva, general para a rotação positiva e negativa
inércia do >Low, apropriada para a operação de alta velocidade
o diafragma do >The é feito do aço da mola com resistência excelente da fadiga
método >Fastening do parafuso de aperto

Parâmetros dos produtos

O acoplamento de eixo de três diafragmas apressa a segurança alta do torque 0

parâmetro modelo	diâmetro furado comum d1, d2	ΦD	L	SE	LP	d3	S	F	M	apertando o torque do parafuso (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

parâmetro modelo	Torque avaliado (N.M)*	excentricidade permissível (milímetro) *	ângulo de deflexão permissível (°) *	desvio axial permissível (milímetro) *	velocidade máxima RPM	rigidez de torção estática (N.M/rad)	momento de inércia (Kg.M2)	Material da luva do eixo	Material da metralha	tratamento de superfície	peso (g)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Liga de alumínio de grande resistência	SUS 304 Aço da mola	Tratamento de anodização	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
