Nome: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
25mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Peso: |
0.06KG |
Nome: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
25mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Peso: |
0.06KG |

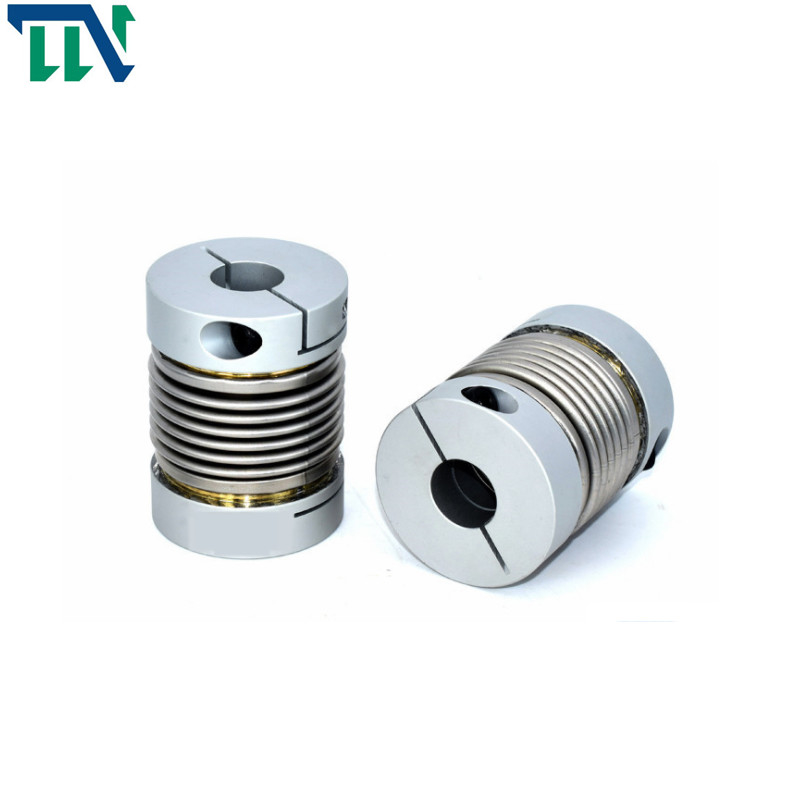

O aço grita o acoplamento de eixo de aperto pisou para o codificador
Introdução de produto
O acoplamento dos foles usa tubulação fino-murada ondulada (foles) diretamente à solda ou ligação com os dois acoplamentos da metade para transmitir o movimento. O acoplamento tem as vantagens da estrutura simples, dimensão total pequena, processamento e a instalação conveniente e precisão alta da transmissão. É usado principalmente nos mecanismos pequenos da maquinaria e de controle da precisão do poder que exigem a estrutura compacta e a precisão alta da transmissão.
1. O acoplamento dos foles não tem nenhuns afastamento e sensibilidade alta
2. Elasticidade alta, melhor proteção do equipamento
3. Pode absorver a vibração e compensar desvios radiais, angulares e axiais ao mesmo tempo
4. Resistência da mancha de óleo e resistência de corrosão forte
5. As características de torção da rigidez, as sentido horário e as anti-horário da rotação são exatamente as mesmas
6. De uso geral nas máquina-ferramenta, posicionando discos e a outra maquinaria industrial
Os produtos caracterizam
>O material é liga de alumínio, e os foles médios são feitos de aço inoxidável com resistência de corrosão excelente
a soldadura do >Laser é usada entre foles e luva do eixo, com o afastamento zero da rotação, apropriado para a rotação dianteira e reversa
a estrutura dos >Bellows pode eficazmente compensar o desvio radial, angular e axial
>Designed para o motor deslizante de servo motor
método >Fastening do parafuso de aperto
Parâmetros dos produtos
Desenhos do produto
Dimensões do produto
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | apertando o torque do parafuso (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | tratamento de superfície | peso (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Liga de alumínio de grande resistência | Tratamento de anodização | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
