Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO 9001
Número do modelo: Série da GR
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
nome: |
Acoplamento de eixo do fole |
Estrutura: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
16-55mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
nome: |
Acoplamento de eixo do fole |
Estrutura: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
16-55mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |

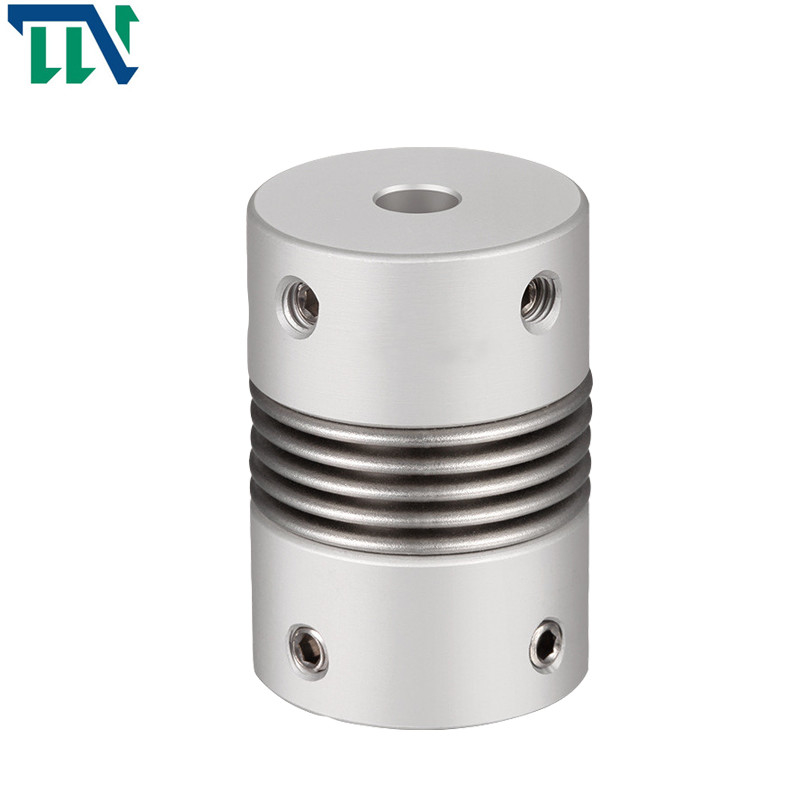

A liga de alumínio grita o acoplamento do parafuso de fixação para o acionador de partida de motor
Introdução de produto
Os produtos caracterizam
>O material é liga de alumínio, e os foles médios são feitos de aço inoxidável com resistência de corrosão excelente
a soldadura do >Laser é usada entre foles e luva do eixo, com o afastamento zero da rotação, apropriado para a rotação dianteira e reversa
a estrutura dos >Bellows pode eficazmente compensar o desvio radial, angular e axial
>Designed para o motor deslizante de servo motor
método >Fastening do parafuso de fixação
Parâmetros dos produtos
Desenhos do produto
Dimensões do produto
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | apertando o torque do parafuso (N.M) |
| GR-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 0,7 |
| GR-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M5 | 4 |
| GR-40x51 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 51 | 9,5 | 6 | 20 | 34,5 | 5,5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8,9 | M6 | 7 |
| parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | tratamento de superfície | peso (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Liga de alumínio de grande resistência | Tratamento de anodização | 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2,0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6,4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
