Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO 9001
Número do modelo: Série da GR
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Acoplamento de eixo do fole |
Estrutura: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
16-55mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Nome: |
Acoplamento de eixo do fole |
Estrutura: |
Acoplamento de eixo do fole |
Material: |
Aço de alumínio |
Tamanho de furo: |
16-55mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |

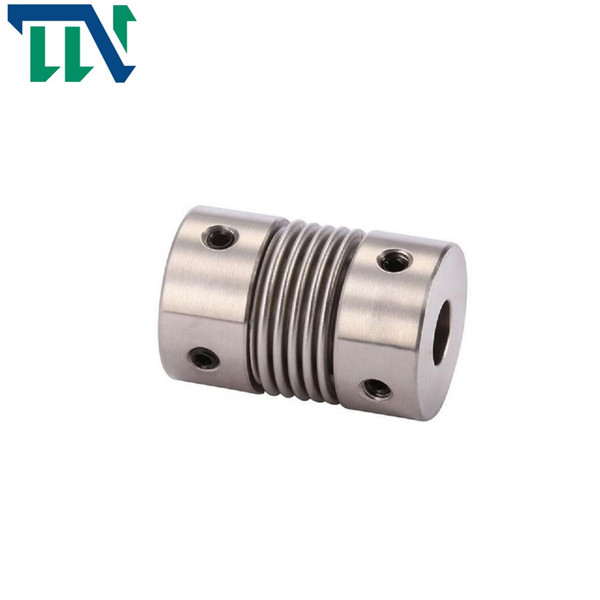

A liga de alumínio grita o acoplamento do parafuso de fixação para o acionador de partida de motor
Introdução de produto
Os produtos caracterizam
>O material é liga de alumínio, e os foles médios são feitos de aço inoxidável com resistência de corrosão excelente
a soldadura do >Laser é usada entre foles e luva do eixo, com o afastamento zero da rotação, apropriado para a rotação dianteira e reversa
a estrutura dos >Bellows pode eficazmente compensar o desvio radial, angular e axial
>Designed para o motor deslizante de servo motor
método >Fastening do parafuso de fixação
A fábrica de Changzhou Tianniu é um fabricante profissional de acoplamentos da ameixa, de acoplamentos rígidos, de acoplamentos universais, de acoplamentos transversais da corrediça, de acoplamentos de enrolamento, de acoplamentos dos foles, de acoplamentos dobro da membrana e de outros produtos. A empresa de processamento tem um sistema de gerenciamento da qualidade completo e científico.
Parâmetros dos produtos
Desenhos do produto
Dimensões do produto
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | apertando o torque do parafuso (N.M) |
| GR-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| parâmetro modelo | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
rigidez de torção estática (N.M/rad) |
momento de inércia (Kg.M2) |
Material da luva do eixo | tratamento de superfície | peso (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Liga de alumínio de grande resistência | Tratamento de anodização | 8 |
