Plum Shaft Coupling
Created with Pixso. GFC20*25 Junção de eixo flexível de mandíbula de borracha para a indústria

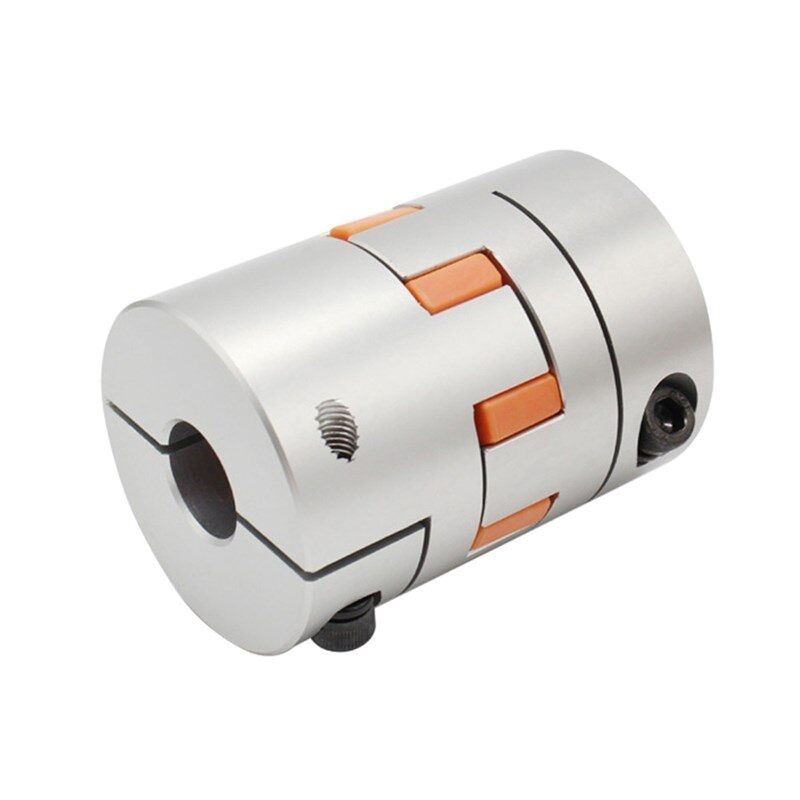

GFC20*25 Junção de eixo flexível de mandíbula de borracha para a indústria

Marca: Tianniu
Número do modelo: GFC
Quantidade mínima: 1 unidade
Price: negotiable
Prazo de entrega: 3-5 dias úteis
Condições de pagamento: T/T, Western Union, , L/C, D/A, D/P
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ISO 9001
modelo:
ACOPLAMENTO DE MANDÍBULA GFC
Garantia:
12 meses
Tamanho do furo:
3-55mm
Comprimento:
14-95mm
Touque:
5-250
Detalhes da embalagem:
Caixas pelo transporte do mar pelo avião
Habilidade da fonte:
10.000 por mês
Destacar:

Acoplamento de eixo de mandíbula de borracha para a indústria

,

Combinação de eixo flexível GFC20*25

,

Acoplamento de eixo de ameixa com mandíbula de borracha

Descrição do produto

Acoplamento Flexível de Eixo GFC

GFC20*25 Junção de eixo flexível de mandíbula de borracha para a indústria



Características do Produto



>Alta rigidez de torque, pode controlar com precisão a rotação do eixo, pode realizar controle de alta precisão
>Projetado para motor servo e de passo
>Sem folga entre a conexão do eixo e da luva, geral para rotação positiva e negativa
>Baixa inércia, adequado para operação em alta velocidade
>O diafragma é feito de aço mola com excelente resistência à fadiga



Parâmetros do Produto



GFC20*25 Junção de eixo flexível de mandíbula de borracha para a indústria
GFC20*25 Junção de eixo flexível de mandíbula de borracha para a indústria
parâmetro do modelo
diâmetro comum do furo d1,d2
ΦD
L
LF
LP
F
M
torque do parafuso de aperto
(N.M)
GFC-14X22
3,4,5,6,6.35
14
22
14.3
6.6
5.0
M2.5
1.0
GFC-20x25
3,4,5,6,6.35,7,8,9,9.525,10
20
25
16.7
8.6
5.9
M3
1.5
GFC-20X30
3,4,5,6,6.35,7,8,9,9.525,10
20
30
19.25
8.6
5.9
M3
1.5
GFC-25X30
4,5,6,6.35,7,8,9,9.525,10,11,12
25
30
20.82
11.6
8.5
M4
2.5
GFC-25X34
4,5,6,6.35,7,8,9,9.525,10,11,12
25
34
22.82
11.6
8.5
M4
2.5
GFC-30x35
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
35
23
11.5
10
M4
2.5
GFC-30X40
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
40
25
11.5
10
M4
2.5
GFC-40X50
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
50
32.1
14.5
14
M5
7
GFC-40X55
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
55
34.5
14.5
14
M5
7
GFC-40X66
6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24
40
66
40
14.5
14
M5
7
GFC-55X49
10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
49
32
16.1
13.5
M6
12
GFC-55X78
8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
78
46.4
16.1
19
M6
12
GFC-65X80
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
80
48.5
17.3
14
M8
20
GFC-65X90
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
90
53.5
17.3
22.5
M8
20
GFC-80X114
19,20,22,24,25,28,30,32,35,38,40,42,45
80
114
68
22.5
16
M8
20
GFC-95X126
19,20,22,24,25,28,30,32,35,38,40,42,45,50,55
95
126
74.5
24
18
M10
30
parâmetro do modelo
Torque nominal
(N.M)*
excentricidade permitida
(mm)*
ângulo de deflexão permitido
(°)*
desvio axial permitido
(mm)*
velocidade máxima
rpm
rigidez torsional estática
(N.M/rad)
momento de inércia
(Kg.M2)
peso
(g)
GFC-14X22
5.0
0.1
1
±02
10000
50
1.0x10-6
10
GFC-20X25
5.0
0.1
1
±02
10000
50
1.0x10-6
15
GFC-20X30
5.0
0.1
1
^02
10000
53
1.1x10-6
19
GFC-25X30
10
0.1
1

10000
90
5.2X10-6
33
GFC-25X34
10
0.1
1
£)2
10000
90
5.2x10-6
42
GFC-30X35
12.5
0.1
1
±02
10000
123
6.2x10-6
50
GFC-30x40
12.5
0.1
1
102
10000
123
6.2x10-6
60
GFC-40X50
17
0.1
1

8000
1100
3.8x10-5
115
GFC-40X55
17
0.1
1
±02
8000
1100
3.8x10-5
127
GFC-40X66
17
0.1
1

7000
1140
3.9x10-5
154
GFC-55X49
45
0.1
1
±02
6500
2350
1.6x10-3
241
GFC-55X78
45
0.1
1
102
6000
2500
1.6x10-3
341
GFC-65X80
108
0.1
1
±02
5500
4500
3.8x10-3
433
GFC-65X90
108
0.1
1
±02
5500
4800
3.8x10-3
583
GFC-80X114
145
0.1
1
£)2
4500
5000
1.8x10-3
1650
GFC-95X126
250
0.1
1
±02
4000
5000
2.0x10-3
1000
