Plum Shaft Coupling
Created with Pixso. Movimentação Plum Shaft Coupling Flexible LM6 MIS 6 da bomba de 1 polegada

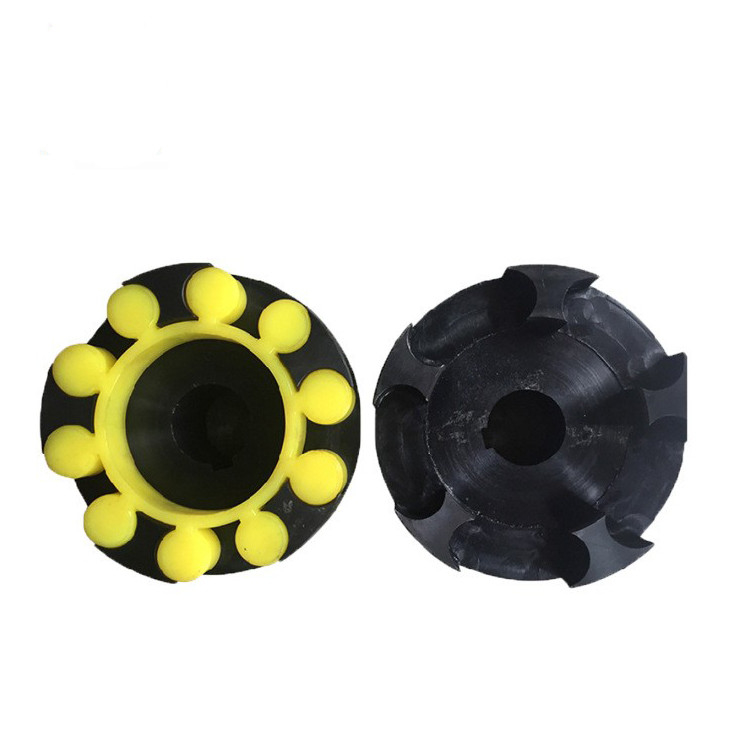

Movimentação Plum Shaft Coupling Flexible LM6 MIS 6 da bomba de 1 polegada

Marca: Tianniu
Número do modelo: LM6
Quantidade mínima: 1 PCS
Price: negotiable
Prazo de entrega: 3-5 dias de trabalho
Condições de pagamento: T/T, Western Union, , L/C, D/A, D/P
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ISO 9001
Modelo:
Acoplamento de eixo da ameixa LM6
Garantia:
12 meses
Tamanho de furo:
22-24mm
Comprimento:
50mm
Peso:
0.004KG
Touque:
140
Detalhes da embalagem:
Caixas pelo transporte do mar pelo avião
Habilidade da fonte:
10000 pelo mês
Destacar:

1 polegada Plum Shaft Coupling LM6

,

acoplador do eixo de 1 polegada

,

acoplamento do eixo da movimentação da bomba

Descrição do produto

Acoplamento elástico Ameixa-dado forma flexível da maxila de LM6 MIS 6 para a bomba



O acoplamento da flor da ameixa é um acoplamento amplamente utilizado, igualmente conhecido como o acoplamento da garra, que é composto de dois discos da garra do metal e de um elastómetro. As duas placas da garra do metal são geralmente 45 de aço, mas a liga de alumínio é usada igualmente quando a carga sensível é exigida.



Lmz-i rachou o tipo ameixa da roda de freio o acoplamento da flor que é composto de dois acoplamentos da metade com a mesma forma das garras, as rodas de freio e os elementos elásticos. Os elementos elásticos da flor da ameixa são colocados entre as garras dos dois acoplamentos da metade para realizar a conexão dos dois acoplamentos da metade.





O formulário do quincunx deu forma aos elementos elásticos não é limitado às peças convexas circulares, mas também às peças convexas do arco retangular e longo. Além do que a borracha, os materiais dos elementos elásticos do quincunx são feitos igualmente de projetar plásticos tais como o elastómetro do poliuretano. Quando o elemento elástico gerencie em um sentido, somente a metade da parte convexa carrega a carga e joga o papel do torque transmissor. A distribuição de carga na superfície de contato da garra envolvida no torque transmissor é relacionada à forma da divisória do contato que toma o contato da garra grossa como um exemplo, se outros efeitos não são considerados, a carga pode ser considerada para ser distribuído de acordo com a lei trapezoidalmente, segundo as indicações de Fig. 5 _78. Como a diferença entre aumentos internos e exteriores dos diâmetros, a não uniformidade da distribuição de carga igualmente aumenta. Além, quando os dois acoplamentos da metade têm o deslocamento relativo e há uma diferença entre a superfície de trabalho do elemento elástico e a garra convexa do meio acoplamento, a não uniformidade da distribuição de carga ulterior o aumento, não somente a distribuição de carga na superfície de trabalho de uma garra é desigual, mas igualmente a carga entre as garras carregadas tende a ser desigual. O uso da superfície de contato arcada pode melhorar a não uniformidade da distribuição de carga na cara de trabalho. Consequentemente, pode transmitir o grande torque, mas sua elasticidade é reduzida levemente. O acoplamento da flor da ameixa é caracterizado por um pequeno número partes, dimensões totais pequenas, fabricação fácil dos elementos elásticos e de capacidade de carregamento alta. Contudo, durante o conjunto e a desmontagem, as duas metades da necessidade de acoplamento de ser movido ao longo do sentido axial. É principalmente aplicável ao sistema do eixo de transmissão com exigências menos de exigência para o desempenho da compensação e a redução do amortecedor, especialmente na transmissão do poder médio e pequeno.







Parâmetros dos produtos





Tipo Torque nominal (Tn/Nm) Velocidade (NP)

Furo do eixo

diâmetro

Comprimento do furo do eixo LO D D1 Tipo das peças elásticas Massa Inércia giratória
Dureza das peças elásticas LM

LMD

, LMS

(d1, d2, DZ) Tipo de Y J1, tipo de Z L LM LMD LMS

LMD

, LMS

LM LMD LMS LM LMD LMS
a/HA b/HD   L (r
80+5 60+5 rmin-1 Milímetro quilograma kg/m2
LM1 25 45 15300 8500 12,14 32 27 35 86 92 98 50 90 MT1-a - b 0,66 1,21 1,33 0,0002 0,0008 0,0013
LMD1 16,18,19 42 30
LMS1 20,22,24 52 38
  25 62 44
LM2 50 100 1200 7600 16,18,19 42 30 38 95 101,5 108 60 100 MT2-a - b 0,93 1,65 1,74 0,0004 0,0014 0,0021
LMD2 20,22,24 52 38
LMS2 25,28 62 44
  30 82 60
LM3 100 200 10900 6900 20,22,24 52 38 40 103 110 117 70 110 MT3-a - b 1,41 2,36 2,33 0,0009 0,0024 0,0034
LMD3   25,28 62 44
LMS3   30,32 82 60
LM4 140 280 9000 6200 22,24 52 38 45 114 122 130 85 125 MT4-a - b 2,18 3,56 3,38 0,002 0,005 0,0064
LMD4   25,28 62 44
LMS4   30,32,35,38 82 60
    40 112 84
LM5 350 400 7300 5000 25,28 62 44 50 127 138,5 150 105 150 MT5-a - b 3,6 6,36 6,07 0,005 0,0135 0,0175
LMD5   30,32,35,38 82 60
LMS5   40,42,45 112 84
LM6 400 710 6100 4100 30,32,35,38 82 60 55 143 155 167 185 185 MT6-a - b 6,07 10,77 10,47 0,0114 0,0329 0,0444
LMD6
LMS6   40,42,45,48 112 84
LM7 630 1120 5300 3700 35*, 38* 82 60 60 159 172 185 205 205 MT7-a - b 9,09 15,3 14,22 0,0232 0,0581 0,0739
LMD7
LMS7

40*, 42*, 45,48,

50,55

112 84
LM8 1120 2240 4500 3100 45*, 48*, 50,55,56 112 84 70 181 195 209 170 240 MT8-a - b 13,56 22,72 21,16 0,0468 0,1175 0,1493
LMD8
LMS8 60,63,65 142 107
LM9 1800 3550 3800 2800 50*, 55*, 56* 112 84 80 208 224 240 200 270 MT9-a - b 21,4 34,44 30,7 0,1041 0,2333 0,2767
LMD9 60,63,65,70,71,75 142 107
LMS9 80 172 132
LM10 2800 5600 3300 2500

60*, 63*, 65*, 70,

71,75

142 107 90 230 248 268 230 305 MT10-a - b 32,03 51,36 44,55 0,2105 0,4594 0,5262
LMD10 80,85,90,95 172 132
LMS10 100 212 167
LM11 4500 9000 2900 2200 71*, 71*, 75* 142 107 100 260 284 308 260 350 MT11-a - b 49,52 81,3 70,72 0,4338 0,9777 1,1362
LMD11 80*, 85*, 90,95 172 132
LMS11 100.110.120 212 167
LM12 6300 12500 2500 1900 80*, 85*, 90*95 172 132 115 297 321 345 300 400 MT12-a - b 73,45 115,53 99,54 0,8205 1,751 1,9998
LMD12 100.110.120.125 212 167
LMS12 130.140.150 252 202
LM13 11200 2000 2100 1600 90*, 95* 172 132 125 323 348 373 360 460 MT13-a - b 103,86 161,79 137,53 1,6718 3,667 3,6719
LMD13

100*, 110*, 120*,

125*

212 167
LMS13 130.140.150 252 202
LM14 12500 25000 1900 1500

100*, 110*, 120*,

125*

212 167 135 333 358 383 400 500 MT14-a - b 127,59 196,32 165,25 2,499 4,8669 5,1581
LMD14 130*, 140*, 150 252 202
LMS14 160 302 242
