| Marca: | Tianniu |
| Número do modelo: | Série GVG |
| Quantidade mínima: | 1 peça |
| Price: | negotiable |
| Prazo de entrega: | 5-10 dias de trabalho |
| Condições de pagamento: | T/T, Western Union, , L/C, D/A, D/P |

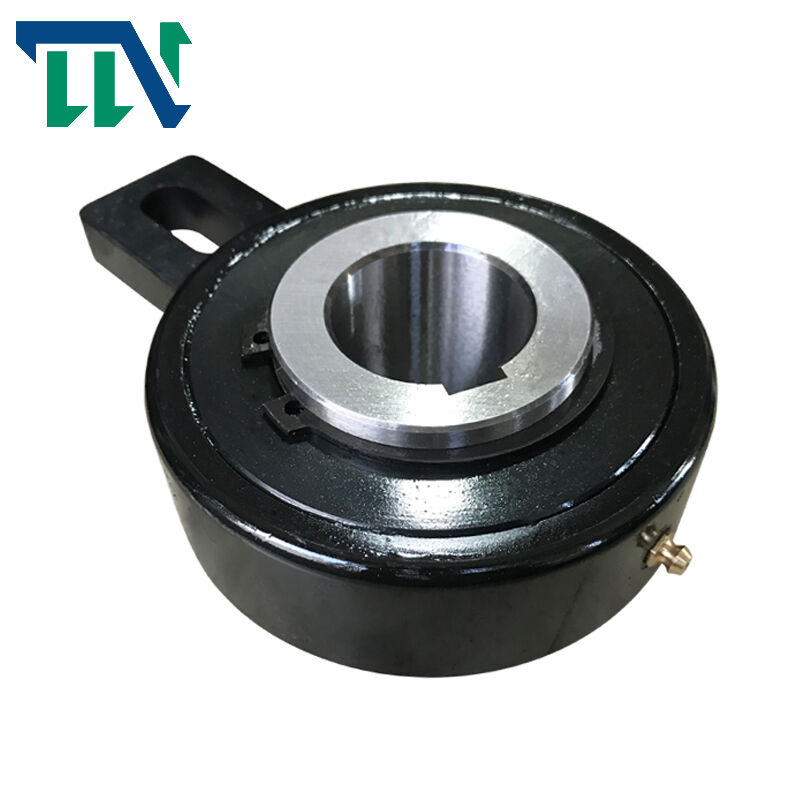

Embreagem antirrecuo série GVG com braço de torque
![]()
Introdução à produção
As rodas livres da série GvG possuem gaiolas de sprags, centralizadas entre a pista interna e
a pista externa é realizada por meio de buchas.
as forças de torque são transmitidas do eixo para a pista interna por meio de uma chaveta.
a tolerância do eixo deve ser h6.
Quando a roda livre é usada como dispositivo anti-retorno, a alavanca fixada na pista externa
deve ser colocado entre dois colchetes; caso contrário, um pino deve ser inserido no
buraco em loop. Quando travado na estrutura de uma máquina, ele interrompe a rotação da roda livre.
Se a roda livre for usada como alimentação intermitente, a alavanca deverá ser fixada
longitudinalmente usando o furo para uma haste ou similar. De qualquer forma, para evitar sobrecarga
buchas, a alavanca deve ter uma certa folga para permitir o deslocamento axial
movimento.
a roda livre é fornecida já lubrificada.
|
Modelo |
dH7 |
D |
eu |
B1 |
L1 |
b2 |
l2 |
l3 |
l4 |
Peso (kg) |
Velocidade máxima (rpm) |
Torque (Nm) |
|
GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10,5 |
113 |
2,5 |
400 |
606 |
|
GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10,5 |
113 |
2.4 |
400 |
606 |
|
GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10,5 |
113 |
2.3 |
400 |
606 |
|
GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10,5 |
125 |
2.2 |
400 |
606 |
|
GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
|
GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
|
GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
|
GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
|
GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
|
GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
|
GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
|
GVG90 |
90 |
290 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
