Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: CGS
Número do modelo: DLY0
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 colher
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Freio eletromagnético industrial da série DLY0 |
Diâmetro interno: |
30-80mm |
Diâmetro exterior: 85-253mm: |
61-140 mm |
Duração: |
19.2-35 mm |
Garantia: |
12 meses |
Suporte personalizado: |
OEM, ODM |
Peso: |
Ver Ficha de datas |
Nome: |
Freio eletromagnético industrial da série DLY0 |
Diâmetro interno: |
30-80mm |
Diâmetro exterior: 85-253mm: |
61-140 mm |
Duração: |
19.2-35 mm |
Garantia: |
12 meses |
Suporte personalizado: |
OEM, ODM |
Peso: |
Ver Ficha de datas |

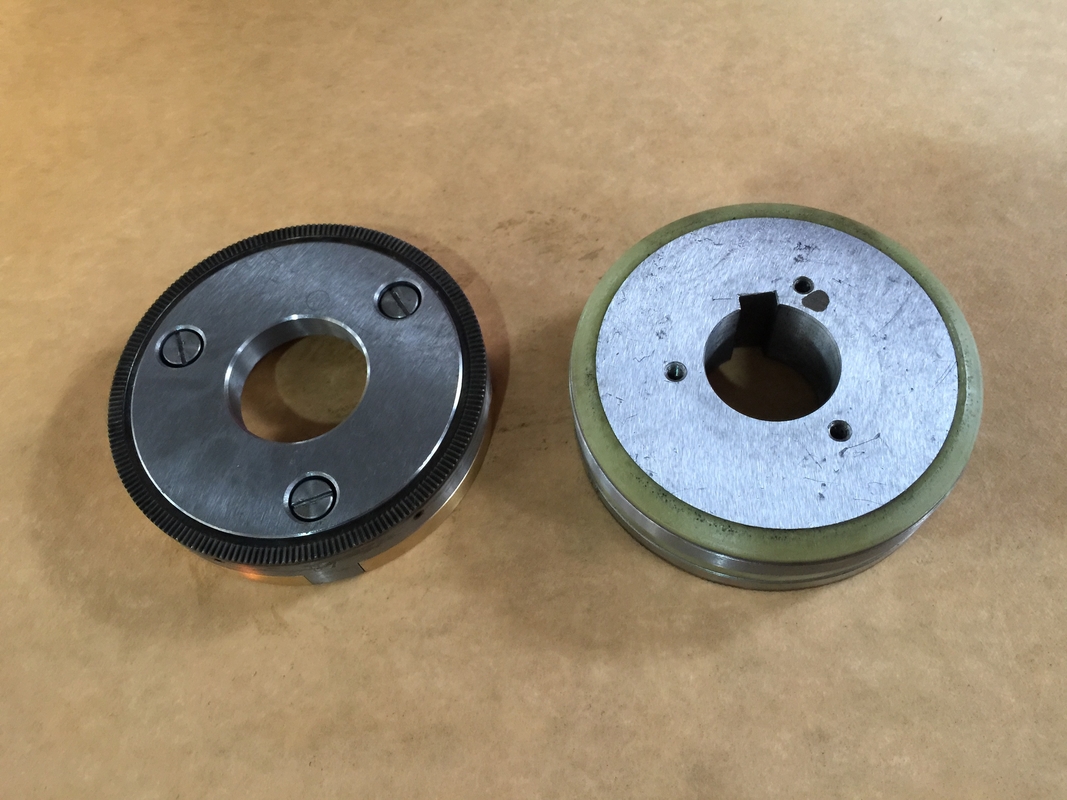

Frenos e embreagens eletromagnéticos multi-disco DLY0Freio eletromagnético industrial
Introdução aos produtos
1, finalidade principal
A embreagem eletromagnética incorporada no dente é utilizada principalmente no sistema de transmissão mecânica.Pode realizar a combinação da parte acionada e da parte acionada quando a velocidade relativa da parte acionada e acionada é baixa ou zero, de modo a iniciar, parar, reverter e posicionar.Máquinas e aparelhos para impressão e tingimento de têxteis, indústria de máquinas-ferramenta de precisão.
2, A embreagem pode funcionar de forma fiável nas seguintes condições:
A altitude do local de instalação da embreagem não deve exceder 2000 m;
temperatura ambiente: - 5 °C ~ + 40 °C;
Não existem riscos de explosão no ambiente circundante e não existem gases e poeiras condutoras suficientes para corroer o metal e danificar o isolamento;
a flutuação da tensão da bobina da embreagem não deve exceder + 5% e - 15% da tensão nominal;
A embreagem pode funcionar com ou sem lubrificação.
3, Instalação
★ a embreagem pode ser instalada horizontal ou verticalmente. A embreagem instalada no eixo deve manter a coaxialidade entre o eixo motriz e o eixo accionado não superior a 0.05 mm e garantir a distância de funcionamento δ Valor.
★ antes da instalação da embreagem, devem ser limpos os dentes superficiais das duas extremidades.
★ as partes motrizes e acionadas da embreagem devem ser fixadas axialmente sem movimento axial.
Parâmetros dos produtos
| IZE | Demência Radial | Demência axial | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4- 8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4- 8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4- 8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4- 10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5- 10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5- 10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6- 10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
Instalação:
