Embraiagem dentária retardadora de travões de disco eletromagnético da série DLY5

Embraiagem dentária retardadora de travões de disco eletromagnético da série DLY5

Introdução aos produtos

Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, de modo a realizar a transmissão de potência e movimento.

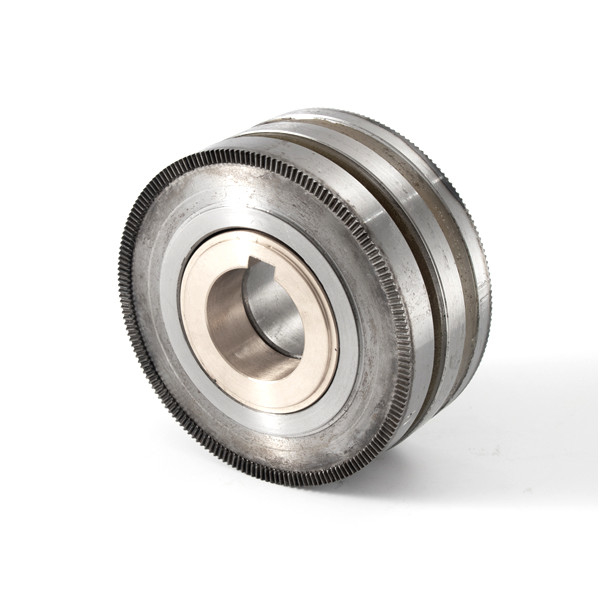

Embreagem eletromagnética tipo mandíbula Dly5 (série Eze) com anel de deslizamento.

A tensão de funcionamento padrão da embreagem é de 24 volts DC Em geral, é fácil realizar o controlo automático e remoto utilizando um circuito simples composto por interruptores, botões, contatores,Compatíveis com aparelhos elétricos, de modo a satisfazer os requisitos de mudança de velocidade, comutação, arranque e posicionamento do sistema de transmissão mecânica.

Esta série de embraiagens transmite o binário através da ligação de dentes finos na face final.sem atrito e aquecimento, separação completa após falha de alimentação, não não torque sem carga, e pode ser adequado para o trabalho molhado e seco.Ele só pode ser combinado sob a condição de baixa velocidadeÉ adequado se estiver em repouso ou quando a velocidade relativa for síncrona.

A embreagem pode funcionar de forma fiável nas seguintes condições:

1A temperatura do ar ambiente é de - 5 °C a + 40 °C.

2No meio sem risco de explosão, e não há gás e poeira condutora suficiente para corroer o metal e danificar o isolamento no meio.

3A embreagem deve funcionar sob a condição de lubrificação por óleo.

4A flutuação da tensão da bobina de embreagem não deve exceder + 5% e - 15% da tensão nominal.

5A altitude do local de instalação da embreagem não deve exceder 2000 metros.

Parâmetros dos produtos

Instalação:

1A embreagem pode ser instalada na horizontal ou na vertical, se não estiver montada no alex.

o grau de coaxial entre o eixo de accionamento e o eixo de accionamento não deve exceder 0,05 mm,

e deve assegurar o valor de clareza de trabalho σ.

2Os dentes de ambas as extremidades devem ser limpos antes da montagem da embreagem.

3O motor e as partes acionadas da embreagem devem ser fixados na direcção axial, não sendo permitido o seu deslocamento axial.
