Conjunto de travamento do eixo
Created with Pixso. Dispositivo sem chave Z5-110*155 Conjuntos de bloqueio Dispositivo de bloqueio do eixo de alimentação

Dispositivo sem chave Z5-110*155 Conjuntos de bloqueio Dispositivo de bloqueio do eixo de alimentação

Marca: Tianniu
Número do modelo: Z5
Quantidade mínima: 2
Price: negotiable
Prazo de entrega: dias 5-7working
Condições de pagamento: L/C, D/A, D/P, T/T, Western Union,
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ISO-9001
Número do modelo:
Conjunto de bloqueio Z5
Materiais:
Aço
Peso:
4.1-170kg
Diâmetro externo:
120 a 390
Espessura (milímetros):
62 a 136
Tamanho de furo:
100-600
Torque (kNm:
145-1600
Detalhes da embalagem:
Caixas pelo transporte do mar pelo avião
Habilidade da fonte:
1000 pelo mês
Destacar:

110X155 Monturas de bloqueio

,

Dispositivo de bloqueio do eixo de alimentação Z5

,

Dispositivo de bloqueio do eixo de alimentação sem chave

Descrição do produto

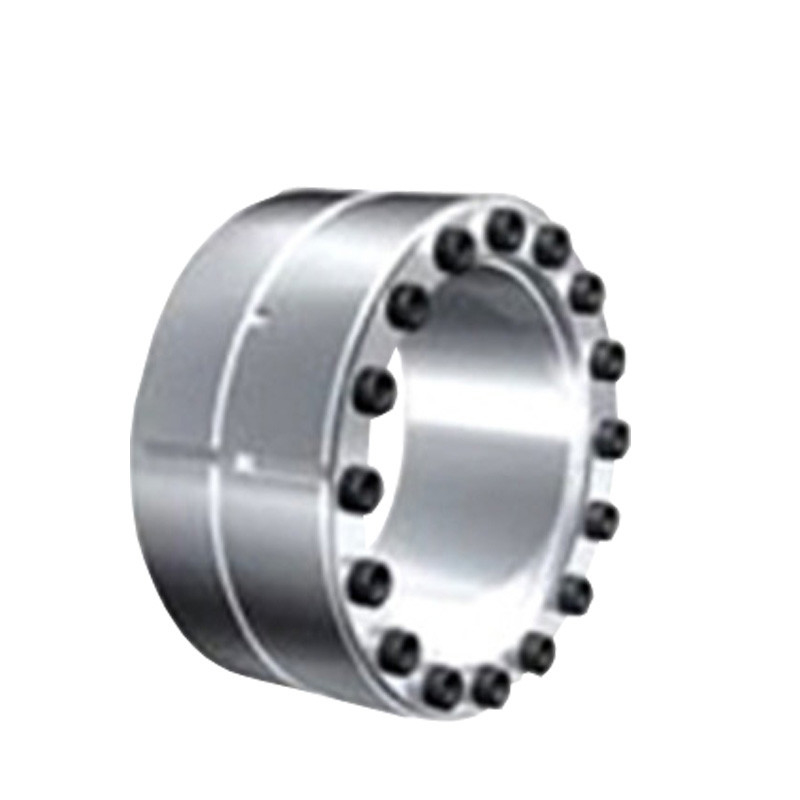

Dispositivo sem chave Z5-110*155 Conjuntos de bloqueio Dispositivo de bloqueio do eixo de alimentação



A selecção do conjunto de bloqueio deve satisfazer os seguintes requisitos:



A. Torque da transmissão: MT ≥ M



B. Força axial do rolamento: ft ≥ FX



C. Força de transmissão: ft ≥ f2x + (MD / 2x10-3) 2



D. Força radial do rolamento: Pt ≥ FR / d1x103, onde:



M ̄ binário a transmitir, kn · m;



FX ̄ força axial a suportar, kn;



FT ̄ força radial a suportar, kn;



Torque nominal do conjunto de bloqueio MT ̄, kn · m;



Força axial nominal do conjunto de bloqueio FT ̄; KN;



d. Diâmetro interno e largura do anel interno do conjunto de bloqueio, mm;



Pressão na superfície da junção entre o conjunto de bloqueio Pt ̄ e o eixo, N / mm2



Precauções de segurança e reutilização



1Se este produto for utilizado em máquinas de elevação ou carregado em máquinas, devem ser instalados dispositivos de segurança para assegurar a segurança.



2É absolutamente proibido soltar os parafusos sob carga.

Durante a reutilização, o conjunto de bloqueio só pode ser utilizado após confirmar que não há sujeira, corrosão e danos.9





Parâmetros dos produtos



Dispositivo sem chave Z5-110*155 Conjuntos de bloqueio Dispositivo de bloqueio do eixo de alimentação











dimensões fundamentais

para a utilização em veículos automóveis





Carga nominal





Pf (N/mm2)





MA



(N·m)





G



(kg)

d D Eu... L L1





tamanhos





Quantidade



F1(kN)



Mt(kN·m)

mm
100 145 60 65 77 M12 × 50 10 288 14.4 192 145 4.1
110 155 60 65 77 M12 × 50 10 288 15.8 175 145 4.4
120 165 60 65 77 M12 × 50 12 346 20.8 192 145 4.8
130 180 68 74 86 M12×60 15 433 28.1 193 145 6.5
140 190 68 74 86 M12×60 18 519 36.3 214 145 7.0
150 200 68 74 86 M12×60 18 519 39.0 200 145 7.4
160 210 68 74 86 M12×60 21 606 48.5 219 145 7.8
170 225 75 81 95 M14 × 70 18 712 60.6 215 230 10.0
180 235 75 81 95 M14 × 70 18 712 64.1 203 230 10.6
190 250 88 94 108 M14 × 75 20 792 75.2 178 230 14.3
200 260 88 94 108 M14 × 75 24 950 95.0 203 230 15.0
210 275 98 104 120 M16 × 90 18 970 102.0 187 355 17.5
220 285 98 104 120 M16 × 90 18 990 109.0 183 355 19.8
240 305 98 104 120 M16 × 90 24 1318 158.0 222 355 21.4
250 315 98 104 120 M16 × 90 24 1340 167.5 215 355 22.0
260 325 98 104 120 M16 × 90 25 1370 178.0 215 355 23.0
280 355 120 126 144 M18 × 110 24 1590 222.5 188 485 35.2
300 375 120 126 144 M18 × 110 25 1650 248.0 183 485 37.4
320 405 135 142 162 M20 × 120 25 2140 344.0 192 690 51.3
340 425 135 142 162 M20 × 120 25 2140 365.0 181 690 54.1
360 455 158 165 187 M22 × 140 25 2670 480.0 176 930 74.4
380 475 158 165 187 M22 × 140 25 2670 508.0 166 930 79.0
400 495 158 165 187 M22 × 140 25 2670 535.0 158 930 82.8
420 515 158 165 187 M22 × 140 30 3200 673.0 181 930 86.5
450 555 172 180 204 M24 × 150 30 3700 832.5 175 1200 112.0
480 585 172 180 204 M24 × 150 32 3950 948.0 175 1200 119.0
500 605 172 180 204 M24 × 150 32 3950 988.0 168 1200 123.0
530 640 190 200 227 M27×160 30 4320 1145.0 157 1600 151.0
560 670 190 200 227 M27×160 30 4320 1210.0 148 1600 160.0
600 710 190 200 227 M27×160 32 4610 1380.0 147 1600 170.0



Instruções de protecção



1. Após a instalação, revestir a face final exposta do conjunto de bloqueio e da cabeça do parafuso com uma mancha de óleo anti-ferrugem.A face extremidade exposta da mangueira de ligação de expansão deve ser revestida regularmente com óleo antirruído..



2Para o conjunto de bloqueio que precise de trabalhar em meio corrosivos, deve ser adotada uma protecção especial (como a adição de uma placa de cobertura) para evitar a ferrugem do conjunto de bloqueio.
