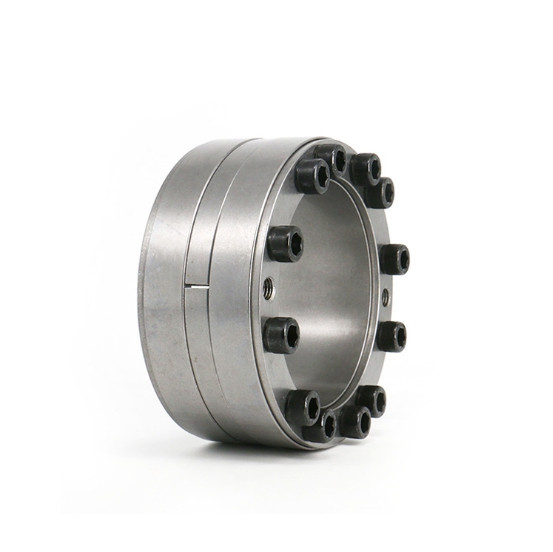

Equipamento de bloqueio sem chave Z5-180*235 Equipamento de bloqueio de energia

Dispositivo sem chave Z5-180*235 Dispositivo de bloqueio

Instruções de protecção

1. Após a instalação, revestir a face final exposta do conjunto de bloqueio e da cabeça do parafuso com uma mancha de óleo anti-ferrugem.A face extremidade exposta da mangueira de ligação de expansão deve ser revestida regularmente com óleo antirruído..

2Para o conjunto de bloqueio que precise de trabalhar em meio corrosivos, deve ser adotada uma protecção especial (como a adição de uma placa de cobertura) para evitar a ferrugem do conjunto de bloqueio.

A selecção do conjunto de bloqueio deve satisfazer os seguintes requisitos:

A. Torque da transmissão: MT ≥ M

B. Força axial do rolamento: ft ≥ FX

C. Força de transmissão: ft ≥ f2x + (MD / 2x10-3) 2

D. Força radial do rolamento: Pt ≥ FR / d1x103, onde:

M ̄ binário a transmitir, kn · m;

FX ̄ força axial a suportar, kn;

FT ̄ força radial a suportar, kn;

Torque nominal do conjunto de bloqueio MT ̄, kn · m;

Força axial nominal do conjunto de bloqueio FT ̄; KN;

d. Diâmetro interno e largura do anel interno do conjunto de bloqueio, mm;

Pressão na superfície da junção entre o conjunto de bloqueio Pt ̄ e o eixo, N / mm2

Precauções de segurança e reutilização

1Se este produto for utilizado em máquinas de elevação ou carregado em máquinas, devem ser instalados dispositivos de segurança para assegurar a segurança.

2É absolutamente proibido soltar os parafusos sob carga.

Durante a reutilização, o conjunto de bloqueio só pode ser utilizado após confirmar que não há sujeira, corrosão e danos.9

Parâmetros dos produtos
