Conjunto de bloqueio de eixo sem chave da série Z8-50*80

Name: Conjunto de bloqueio de eixo sem chave da série Z8-50*80
Brand: Tianniu
SKU: Z8
Rating: 4.9 (180 reviews)

Detalhes do produto

Lugar de origem: China

Marca: Tianniu

Certificação: ISO-9001

Número do modelo: Z8

Termos do pagamento & do transporte

Quantidade de ordem mínima: 2

Preço: negotiable

Detalhes da embalagem: Caixas pelo transporte do mar pelo avião

Tempo de entrega: dias 5-7working

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte: 1000 pelo mês

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Conjunto de bloqueio da série Z8 50x80, Máquinas-ferramentas de bloqueio sem chave, Z8 Conjunto de fecho de eixo sem chave


Número do modelo:	Conjunto de bloqueio Z8	Materiais:	GCr15 que carrega o aço
Peso:	0.25-61KG	Diâmetro exterior:	47-495mm
Espessura (milímetros):	37-77	Tamanho de furo:	20-400mm
Torque (kNm:	162-45000

Número do modelo:	Conjunto de bloqueio Z8
Materiais:	GCr15 que carrega o aço
Peso:	0.25-61KG
Diâmetro exterior:	47-495mm
Espessura (milímetros):	37-77
Tamanho de furo:	20-400mm
Torque (kNm:	162-45000

Descrição

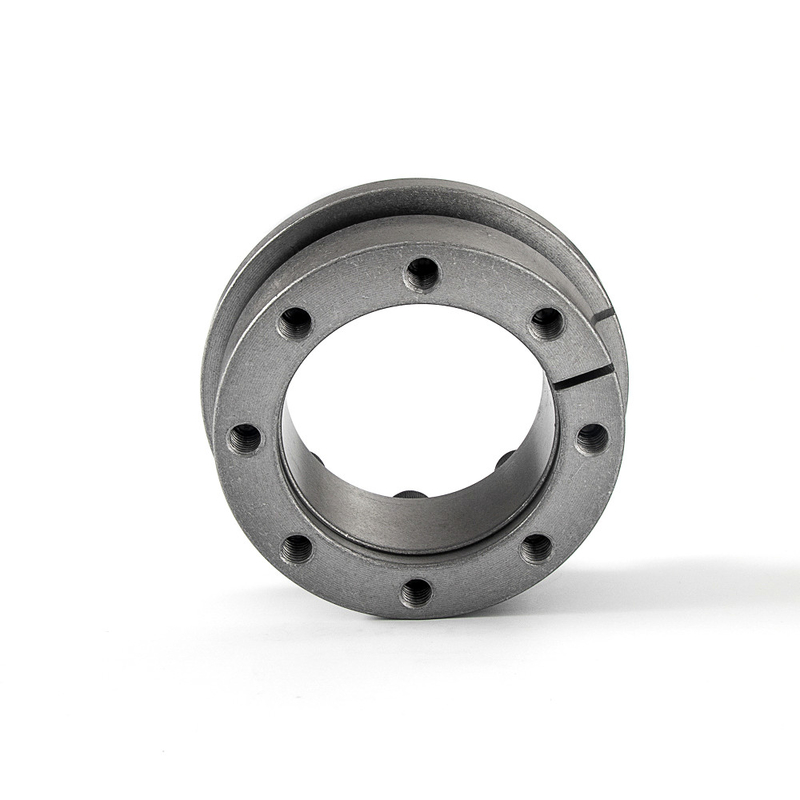

Conjunto de bloqueio de eixo sem chave da série Z8-50*80

Equipamento de bloqueio de eixo sem chave da série Z8-50*80

Características dos produtos

Conjunto de bloqueio Z8

É aplicável quando o eixo não se move axialmente

A posição precisa pode ser determinada

A nossa empresa Tianniu iniciou a investigação e desenvolvimento abrangentes de várias mangas de expansão desta norma em 1987.Nós concluímos o desenvolvimento de todos os tipos de mangas de expansão neste padrãoE promovido para têxteis, embalagens, alimentos, indústria leve, metalurgia, fabricação de papel, impressão, máquinas-ferramentas, centros de máquinas, máquinas-ferramentas de forja,Máquinas e aparelhos para a indústria metalúrgica, máquinas e aparelhos para uso geral e outros aparelhos, ganhou uma boa reputação e promoveu a indústria de máquinas produtos de habilidade melhorada. e pode desenvolver não padrão Locking Assembly de acordo com as necessidades especiais do usuário.

O conjunto de bloqueio é amplamente utilizado em:

Máquinas de mineração, máquinas metalúrgicas, máquinas de embalagem, máquinas de tabaco, máquinas têxteis, máquinas de impressão, máquinas de forja, máquinas de engenhariaMáquinas e aparelhos para máquinas-ferramentaPor exemplo: poleia de correia, engrenagem, engrenagem, hélice, ventoinha grande e pequena, soprador ou ligação directa com eixo e eixo e outras ligações de transmissão

Parâmetros dos produtos

dimensões fundamentais						para a utilização em veículos automóveis		Carga nominal		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	tamanhos	Quantidade	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6 × 20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 dimensões fundamentais						Encosto interno de seis ângulos		额定负荷 Carga nominal		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	规格 tamanhos	Número Quantidade	F₁(kN)	M_t(kN·m)
mm						规格 tamanhos	Número Quantidade	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10 × 30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14 × 40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16 × 40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18 × 50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18 × 50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22 × 60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Conjunto de bloqueio de eixo sem chave da série Z8-50*80 0
