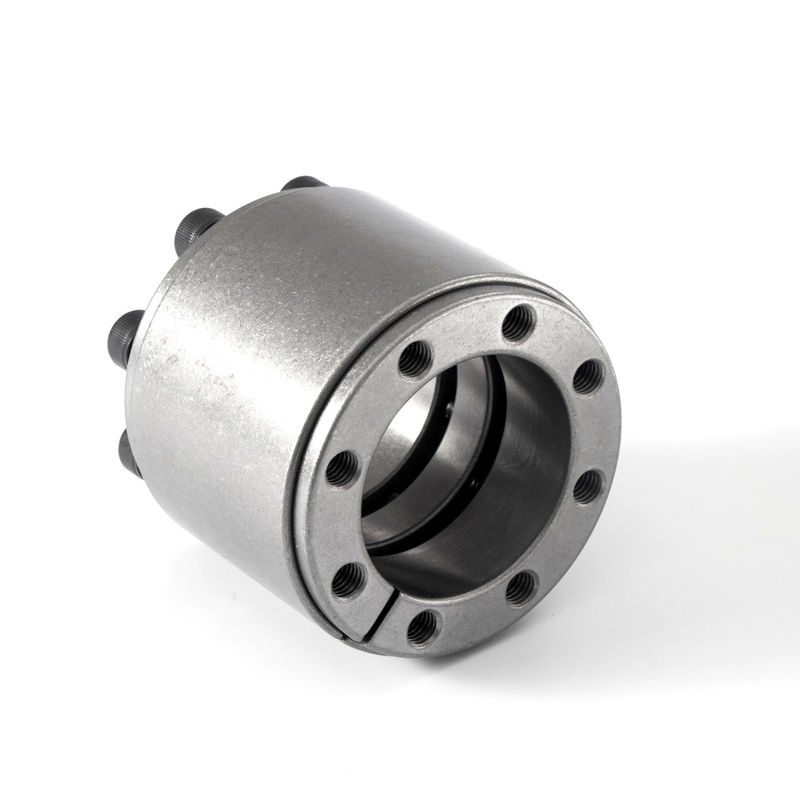

Travando o cone do conjunto de travamento Z12-340*425 do dispositivo que aperta elementos para a máquina
Descrição de Z12 que trava o dispositivo
A finalidade principal da luva da expansão é substituir a função das ranhuras e de únicas chaves, para realizar a conexão entre as peças (tais como as engrenagens, os volantes, as polias, etc.) e o eixo para transmitir a carga.
Quando é usado, com a ação dos parafusos de grande resistência, uma força guardando enorme está gerado entre o anel interno e o eixo, e entre o anel exterior e o cubo. Quando sob a carga, o torque, a força axial, ou a carga combinada dos dois forem transmitidos pela pressão combinada da luva da expansão e as peças e a força de fricção de acompanhamento.
Parâmetros dos produtos
|
基 本 尺 寸 dimensões fundamentais |
o hexágono interno do 内六角螺钉 dirigiu o parafuso |
额 定 负 荷 Carga avaliado |
PF (N/mm2) |
Miliampère
(N·m) |
G
(quilograma) |
||||||
| d | D | Mim | L | L1 |
规 格 tamanhos |
数 量 Qty |
Ft (kN) | Mt (kN·m) | |||
| milímetro | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55,3 67,3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96,5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101,2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110,7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
