Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série de CKZF-B
Termos do pagamento & do transporte
Quantidade de ordem mínima: PCes 1
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
O tipo do Sprag de CKZF-B desce em roda livre a embreagem do batente traseiro |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
100-310 |
Torque (nanômetro): |
250-8500 |
Peso (quilogramas): |
2.3-70 |
Tamanho de furo (milímetros): |
30-130 |
Nome: |
O tipo do Sprag de CKZF-B desce em roda livre a embreagem do batente traseiro |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
100-310 |
Torque (nanômetro): |
250-8500 |
Peso (quilogramas): |
2.3-70 |
Tamanho de furo (milímetros): |
30-130 |
Introdução da produção

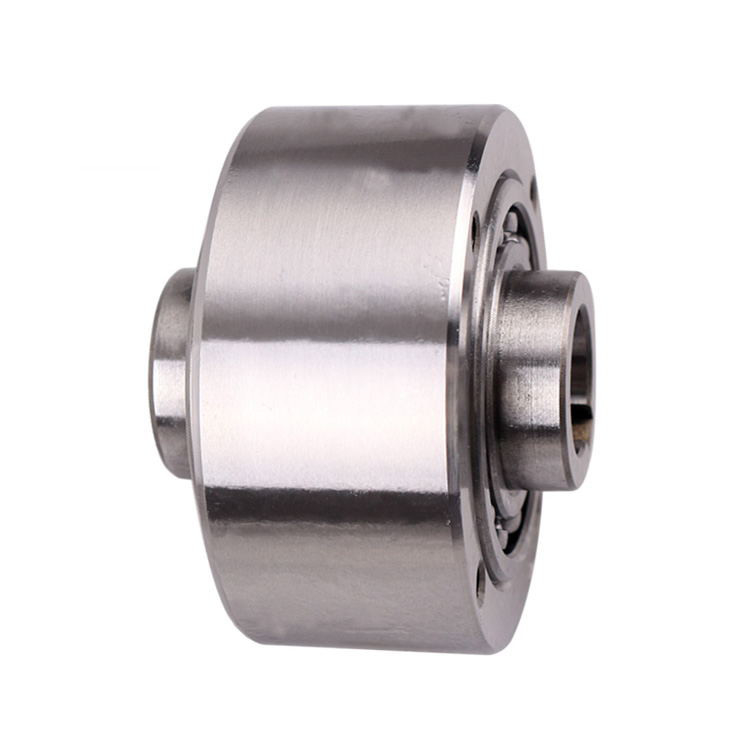

CKZF-B é uma embreagem unidirecional cuneiforme de carregamento do não-contato. Apoiado por 2 rolamentos de 160 séries. O anel exterior vai além da rotação, simplesmente o anel exterior é projetado ter uma função de sentido único. A graxa é incluída na fábrica. Os anéis internos e exteriores têm keyways, e as caras da extremidade têm os furos do parafuso, que podem ser instalados em posições verticais ou horizontais. Exemplo de aplicação para impedir a rotação reversa ou passar a velocidade sob circunstâncias de alta velocidade.
O tipo CKZF-B é um typefreewheelswith centrífugo do sprag a raça interna que roating, usando dois rolamentos de 60 séries,
somente a raça exterior é projetada descendo em roda livre, unidades é deliveredoil lubrificado.
A raça interna e a raça exterior têm um keyway, e lidar tem o parafuso, teary para a instalação horizontal ou vertical.
Apropriado para o batente traseiro, ou o excedente de aplicações da embreagem.
A embreagem unidirecional consiste em um anel exterior, em um anel interno e em um bloco da cunha ajustados entre o anel interno e o anel exterior. Pode ser um freio de bloco da cunha ou um freio do rolo. As embreagens unidirecionais podem ser divididas em dois tipos:
Embreagem unidirecional com próprio rolamento
Embreagem unidirecional sem rolamento
Para embreagens unidirecionais, é muito importante que os centros dos anéis internos e exteriores estão alinhados. Se você escolhe uma embreagem unidirecional sem rolamento, o cliente deve assegurar-se de que o centro dos anéis internos e exteriores esteja alinhado durante a instalação.
| Tipo |
Torque nominal {N·m} |
Passando as velocidades de limitação r/min | Inmm da dimensão | Peso | |||||||||||
| nmin | nmax | d H7 | D H7 | F | D1 | B | c | L | nanômetro | H | *tw do bw | *tn dos bn | quilograma | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2,3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3,2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4,3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5,0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7,5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9,0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12,7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14,5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19,0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42,5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
