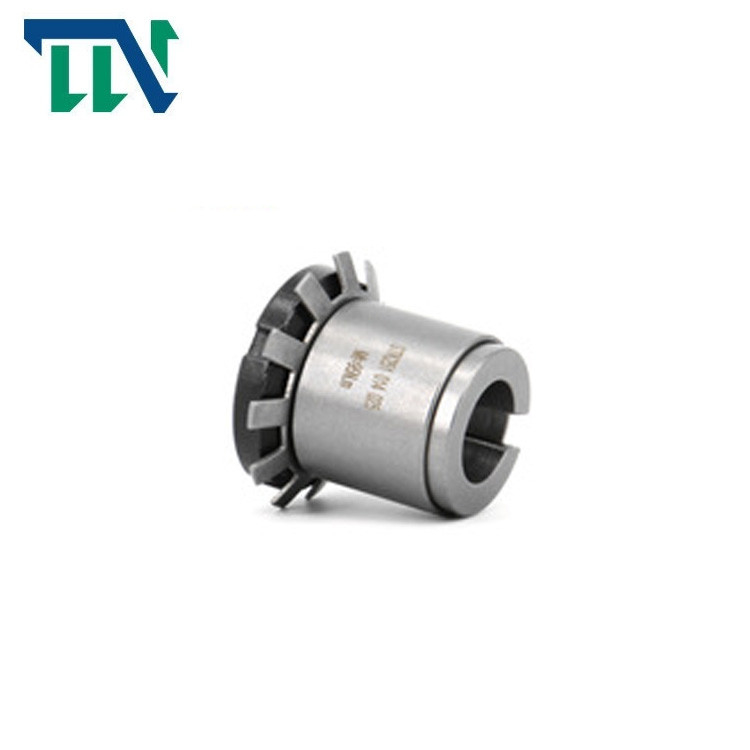

Eixo de travamento de aperto Keyless do conjunto de travamento Z19 que trava o dispositivo

Eixo de travamento de aperto Keyless do conjunto de travamento Z19 que trava o dispositivo

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
preço:	negotiable
Delivery Time:	dias 5-7working
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

ISO-9001

Número do modelo:

Conjunto de travamento Z19

Material:

GCr15 que carrega o aço

Peso:

4.5-179.5KG

Diâmetro exterior:

145-710mm

Espessura (milímetros):

72-197mm

Tamanho de furo:

100-600

Torque (kNm:

3.9-470

Detalhes da embalagem:

Caixas pelo transporte do mar pelo avião

Habilidade da fonte:

1000 pelo mês

Destacar:

Conjunto de travamento de aperto Keyless

Z19 que aperta o conjunto de travamento

Eixo de travamento Keyless do GCr 15

Product Description

Eixo de travamento de aperto Keyless do conjunto de travamento Z19 que trava o dispositivo

Os produtos caracterizam

O conjunto de travamento é um componente básico avançado amplamente utilizado na conexão mecânica sob a carga pesada no mundo. Na conexão da roda e do eixo, é um dispositivo keyless da conexão que realize a transmissão da carga apertando os parafusos de grande resistência para fazer a pressão e a fricção produzidas entre as superfícies da retenção.

Com o desenvolvimento da energia nova, a geração das energias eólicas é promovida extensamente em China e transformou-se uma indústria emergente. Como uma parte importante do fã, a luva da expansão é combinada extensamente no redutor de velocidade e no redutor da guinada do fã

Boa permutabilidade e desmontagem fácil. Ao desmontar, afrouxe primeiramente o parafuso da compressão, e use então o parafuso do ejetor para eliminar o descarregamento para liberar o estado da conexão e para separar o conjunto de travamento das peças da conexão.

A conexão do conjunto de travamento pode suportar cargas pesadas. Sua estrutura pode ser feita em vários estilos. A fim cumprir as exigências da carga da instalação, um conjunto de travamento não é bastante, e a série múltipla pode ser usada na combinação

Parâmetros dos produtos

基本尺寸 dimensões fundamentais					螺母 porca		额定负荷 Carga avaliado		PF (N/mm2)	G (quilograma)
d	D	E	H	B	规格 tamanhos	Miliampère N·m	Ft (kN)	Mt (N·m)
milímetro					规格 tamanhos	Miliampère N·m	Ft (kN)	Mt (N·m)
14	25				M20×1		5,10	38	200	0,04
15	25				M20×1		5,50	41	185	0,05
16	25	32	16,5	6,5	M20×1	95	5,45	43	174	0,06
17	26				M20×1		5,50	47	164	0,07
18	26				M22×1		5,40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6,5	M25×1.5	160	6,60	62	176	0,10
20	30	38	18	6,5	M25×1.5	160	6,60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1.5		8,75	105	185	0,13
25	35	45	18	6,5	M30×1.5	220	8,80	110	178	0,14
28	36				M32×1.5		8,55	120	159	0,15
28	40			7	M32×1.5			149	188	0,17
30	40	52	19,5	8	M35×1.5	340	10,60	160	164	0,18
32	42			8	M35×1.5			170	154	0,19
35	45				M40×1.5			230	153	0,21
36	45	58	21,5	8	M40×1.5	480	13,10	240	149	0,23
38	48	58	21,5	8	M42×1.5	480	13,10	250	141	0,24
38	50				M42×1.5			250	141	0,25
40	50		24,5		M42×1.5		15,50	310	124	0,28
40	52	65	25,5	10	M45×1.5	680	15,50	310	120	0,30
42	55		25,5		M48×1.5		15,20	320	114	0,31
45 45	55 57	70	25,5	10	M50×1.5	870	17,70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25,5	10	M55×2	970	20,80	520	130	0,40
50	62							520	130	0,42

基本尺寸 dimensões fundamentais					螺 NU	母 t	额定 Avaliado		负荷 carga	PF (N/mm2)	G (quilograma)
d	D	E	H	B	规格 tamanhos	Miliampère N·m	Ft (kN)	Mt (N·m)
milímetro					规格 tamanhos	Miliampère N·m	Ft (kN)	Mt (N·m)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9,1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1.5 M25×1.5	160	11,0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1.5	220	14,5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1.5	340 340	14,5 17,5	250 270		55 50	0,19 0,20
32	42	52			M36×1.5	340		350		60	0,22
32	45	58	44		M40×1.5	480	21,5	350		60	0,25
35	45	58			M40×1.5	480		390		55	0,27
38 40	50	65	45	30	M45×1.5	680	26,0	500 520		60	0,30 0,32
45	55	70			M50×1.5	870	30,0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35,0 35,0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37,5	1030			0,38
60	70	85	52		M65×2	1300	45,0	1360		65	0,42
