Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: BS K RK série
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: 5
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 5-10 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
BS K RK série uma embreagem da came da maneira |
Material: |
Aço de carregamento do GCR 15 |
Máximo Overrunning (r/min): |
350-80 |
Torque (nanômetro): |
37200-980000 |
Peso (quilogramas): |
2.3-3700 |
Tamanho de furo (milímetros): |
20-450 |
Nome: |
BS K RK série uma embreagem da came da maneira |
Material: |
Aço de carregamento do GCR 15 |
Máximo Overrunning (r/min): |
350-80 |
Torque (nanômetro): |
37200-980000 |
Peso (quilogramas): |
2.3-3700 |
Tamanho de furo (milímetros): |
20-450 |

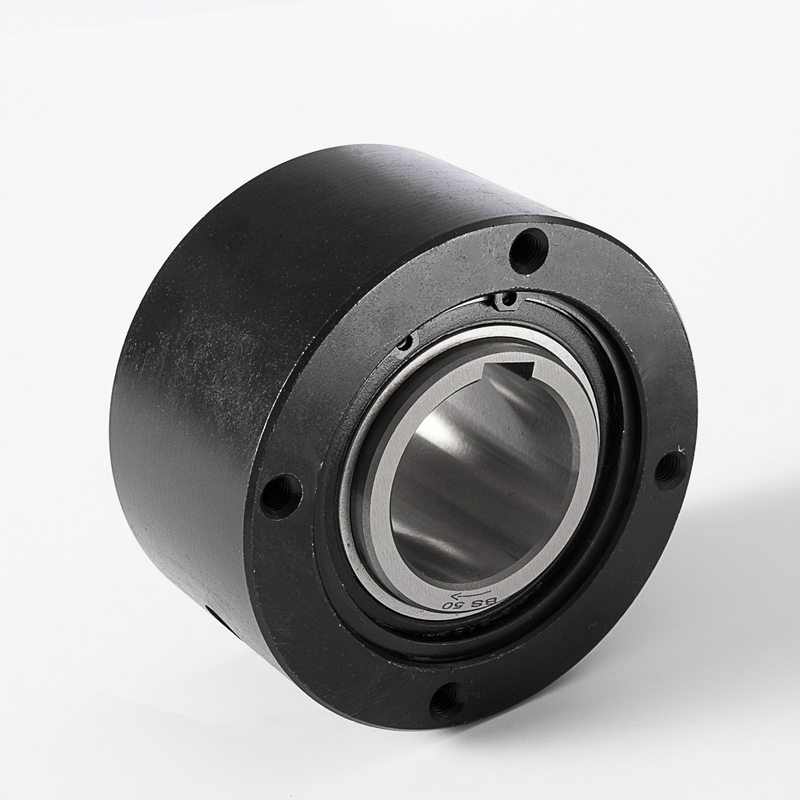

A aplicação de Backstopping da série de BS-K BS RK lubrifica Lublication que passa a embreagem
Introdução da produção
Introdução de embreagem traseira da parada das BS 200 altos da embreagem da came do torque que carrega para o transporte de correia
As embreagens da came da série das BS são pretendidas para as aplicações onde a rotação reversa do eixo da cabeça de transporte da velocidade lenta é ao impedido (backstopping)
Característica
As séries das BS são da construção da came ou do rolo.
esquema perfeito da prevenção da poeira para isolar a poeira.
devido ao desenvolvimento e ao uso de cames especiais, os produtos têm uma confiança mais alta.
bs30 ~ os produtos bs135 foram selados com tipo da graxa, assim que não mais graxa é exigida.
produtos de baixa velocidade da transição do ar instalados no eixo final dos transportes, das bombas, etc.
a série BS-HS é um produto de alta velocidade que melhore extremamente a velocidade inativa máxima e o torque permissível nos locais de manter as vantagens de séries das BS.
A instalação e uso
Embreagem especial do não-retorno para o transporte. (para de baixa velocidade)
O tipo de graxa foi selado, e não mais graxa é exigida. (modelo pequeno)
Adote medidas da poeira-prova da estrutura de dupla camada.
Ocasiões aplicáveis
Uma embreagem projetada impedir a rotação reversa do transporte. A série BS-HS que melhora extremamente a velocidade inativa máxima e torque permissível (para de baixa velocidade) é adicionada.
Para o avanço em marcha lenta de baixa velocidade.
Produtos de baixa velocidade da transformação do ar instalados em eixos de gerencio finais tais como transportes e bombas.
Torque: 294 ~ 686000n m30~70000kgfm
| Modelo | BS200 |
| Material | GCr15 |
| Diâmetro interno | 100-200mm |
| Diâmetro exterior | 430mm |
| Espessura | 145mm |
| Capacidade do torque | 37200Nm |
| Passando a velocidade | 100r/min |
Parâmetros dos produtos
| Modelo | Torque Capacidade (N·m) |
Máximo. Excedente (r/min) Raça interna |
Arrasto Torque (N·m) |
B | C | PCD D |
E | S | H-M Passo de Size× O × No.of conexão furos |
Graxa Furo do enchimento (Tamanho) |
Q'ty Graxa (quilograma) |
|
| BS160HS | 39200 | 350 | 34,3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | Pinta 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44,1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | Pinta 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73,5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | Pinta 1/4 | 1,3 |
| BS250HS | 147000 | 170 | 93,1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | Pinta 1/4 | 1,7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | Pinta 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | Pinta 1/4 | 3,6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | Pinta 1/4 | 4,1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | Pinta 1/4 | 6,9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | Pinta 1/4 | 7,2 |
| JIS novo Keyway JISB1301-1996 ISO R773 |
JIS velho Keyway JISB1301-1959 |
Diâmetro de furo Escala (milímetro) |
W. Minuto (quilograma) |
W. Máximo (quilograma) |
| BS 30-30J | BS 30-30E | 20 to30 | 2,3 | 2,1 |
| BS 50-45J | BS 50-45E | 30 to50 | 4,7 | 4,0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 to65 | 13,0 | 11,5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 to75 | 14,7 | 13,1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 to85 | 27,2 | 24,7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 to95 | 32,2 | 29,4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 a 110 | 38,6 | 34,2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 a 135 | 76,1 | 68,0 |
| BS 160HS | BS 160HS | 100 a 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 a 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 a 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 a 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 a 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 a 300 | 1.400 | 1.300 |
| BS 350HS | BS 350HS | 250 a 350 | 2.300 | 2.120 |
| BS 425HS | BS 425HS | 325 a 425 | 3.300 | 2.960 |
| BS 450HS | BS 450HS | 350 a 450 | 3.700 | 3.400 |
Notas:
1. A tolerância do furo terminado conservado em estoque é H7.
2. os artigos hilighted no tipo corajoso são artigos conservados em estoque, os outro são construídos para pedir.
3. a embreagem da came das BS pode ser furada de acordo com sua especificação.
Especifique o diâmetro furado com dimensões da tolerância e do keyway.
Por favor para ser certo especificar.
