Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série de CKZ-B
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10Working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Embreagem de CKZ-B One Direction para o elevador de cubeta |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
106-190 |
Torque (nanômetro): |
404-1830 |
Peso (quilogramas): |
3.98-11.42 |
Tamanho de furo (milímetros): |
110-180 |
Garantia: |
12 meses |
Nome: |
Embreagem de CKZ-B One Direction para o elevador de cubeta |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
106-190 |
Torque (nanômetro): |
404-1830 |
Peso (quilogramas): |
3.98-11.42 |
Tamanho de furo (milímetros): |
110-180 |
Garantia: |
12 meses |

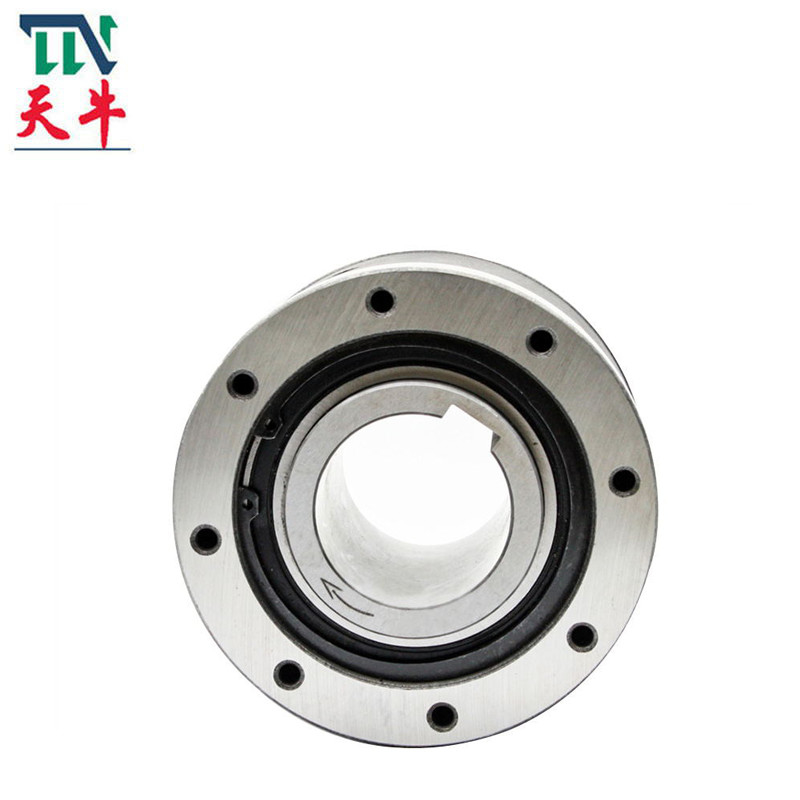

Embreagem de CKZ-B One Direction para o elevador de cubeta
Introdução da produção
A série de CK-B é uma embreagem unidirecional cuneiforme com sulcos chaves em ambas as extremidades do anel exterior sem apoio de rolamento. As dimensões radiais são as mesmas que dimensões de carregamento padrão. Quando usada, precisa de ser instalada com rolamentos para suportar cargas axiais e radiais. A graxa foi adicionada na fábrica.
O método padrão da instalação é que o modelo de CK-B é coaxial de lado a lado com o rolamento, e as mesmas exigências da tolerância são exigidas. O anel interno e o eixo são conectados por chaves. O anel exterior tem uma tolerância dimensional de h7 e é combinado com a parede da máquina com uma tolerância de H7. As chaves da cara da extremidade em ambos os lados do anel exterior são usadas para fixar o anel exterior e a parede da máquina para transmitir o torque.
Esta série é usada frequentemente no empacotamento, na impressão, no alimento, em médico, matéria têxtil, produto químico e a outra maquinaria e equipamento
1. A embreagem da came de CKZ-BSeries é protegida pelos rolamentos do protetor em ambas as extremidades, embaladas com uma graxa especial, e é operacional. Nenhum lubrificante adicional é exigido.
2. Para unir as polias, as engrenagens ou as rodas dentadas às embreagens, cubos da inserção (com tolerância f7 de ISOR773) ao longo da superfície interna da raça exterior e para parafusar os parafusos (tensão alta) nos furos conexão na extremidade da embreagem.
3. as tolerâncias recomendadas do eixo são mostradas na tabela à esquerda o inferior esquerdo.
4. a carga empurrada externo deve ser apoiada por outros dispositivos, não pela embreagem da came.
5. Use somente uma chave paralela para fixar a embreagem ao eixo. Não use uma chave afilada.
6. Ao montar a embreagem no eixo, aplique a pressão à raça interna mas nunca à raça exterior.
7. a variação da temperatura ambiental é 5° a 40° C.
8. a chave a ser usada deve ser de acordo com ISOR773. (RUÍDO 6885,1)
| Tipo | Torque nominal [N.m] |
Passando velocidade limitada [r/min] |
Dimensão no contorno [milímetros] | Peso [quilograma] |
|||||||||||
| Tamanho exterior da raça | Tamanho da raça interna | ||||||||||||||
| interno raça |
exterior raça |
D [h7] | D1 [H7] | B | F | nanômetro | E | H | d [H7] | C | ×tn dos bn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4,5 | 7,01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22,02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11,42 |
