Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: CGS
Número do modelo: C.C.
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10Working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |

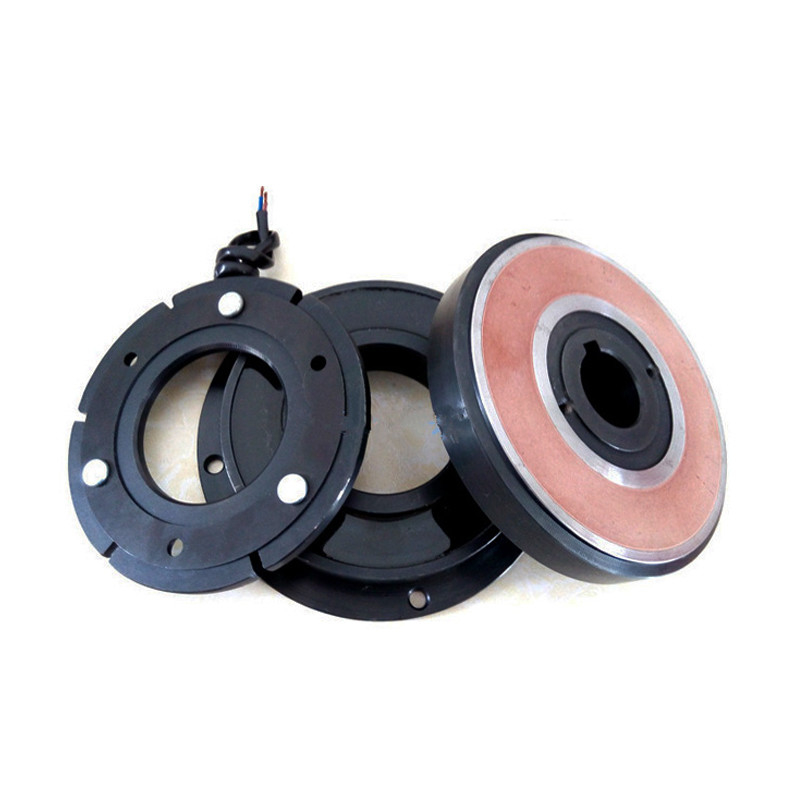

Freio eletromagnético industrial dos eries DLD1 |
Diâmetro interno: |
27.5-265mm |
Diâmetro exterior: 85-253mm: |
61-460mm |
Comprimento: |
34.5-70.5mm |
Garantia: |
12 meses |
Apoio personalizado: |
OEM, ODM |
Peso: |
0.57kg-34kg |
Nome: |
Freio eletromagnético industrial dos eries DLD1 |
Diâmetro interno: |
27.5-265mm |
Diâmetro exterior: 85-253mm: |
61-460mm |
Comprimento: |
34.5-70.5mm |
Garantia: |
12 meses |
Apoio personalizado: |
OEM, ODM |
Peso: |
0.57kg-34kg |
Introdução de produtos
A embreagem eletromagnética confia na bobina para controlar o acoplamento e a separação da embreagem.
A embreagem eletromagnética pode ser dividida em: embreagem eletromagnética monolítica seca, multi-parte seca
embreagem eletromagnética, embreagem eletromagnética da multi-parte molhada, embreagem magnética do pó, deslizamento
embreagem eletromagnética e assim por diante. O modo de trabalho de embreagem eletromagnética pode ser dividido
em: combinação do poder e combinação do poder.
É composto principalmente do garfo com bobina, armadura ajustável, conexão
É composto do grupo da placa da fricção, da luva de cobre, da mola do retorno e do anel deslizante. O grupo da placa da fricção consiste em diversas placas exteriores da fricção e em placas internas da fricção
As placas internas e exteriores da fricção são arranjadas alternadamente nos dentes exteriores do garfo. Seis sulcos abertos na circunferência exterior da folha exterior
Pode mover-se livremente nas seis garras conectadas; Os dentes internos na circunferência interna da placa interna podem mover-se livremente nos dentes exteriores do garfo.
Quando a bobina da embreagem é energizada, a força eletromagnética está gerada para atrair a armadura ao garfo e para comprimir o grupo da placa entre eles,
O torque é transmitido do garfo ao acoplamento ou do acoplamento ao garfo por meio da fricção entre as placas internas e exteriores
Para realizar a transmissão do poder. Quando a bobina da embreagem é de energizou, a força eletromagnética desaparece e a mola do retorno saltará a armadura
De volta à posição antes do poder sobre, o grupo da placa da fricção apresenta um estado fraco natural, para terminar a transmissão do torque.
Parâmetros dos produtos
| TAMANHO | dynemil avaliado torqueN.m | torqueN.m estático | C.C. avaliado V da tensão | poder do consumo da bobina (20°) W | revolvtion máximo permitido (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| TAMANHO | Demensions radial (milímetros) | Demensions axial (milímetros) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Montando o exemplo:
