Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série de LK-K
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10Working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Embreagem de baixa velocidade da came de One Direction da série do LD |
Material: |
Aço de carregamento do GCR 15 |
Máximo Overrunning (r/min): |
300-200 |
Torque (nanômetro): |
5.88-49 |
Peso (quilogramas): |
0.25-0.69 |
Tamanho de furo (milímetros): |
10-30 |
Nome: |
Embreagem de baixa velocidade da came de One Direction da série do LD |
Material: |
Aço de carregamento do GCR 15 |
Máximo Overrunning (r/min): |
300-200 |
Torque (nanômetro): |
5.88-49 |
Peso (quilogramas): |
0.25-0.69 |
Tamanho de furo (milímetros): |
10-30 |

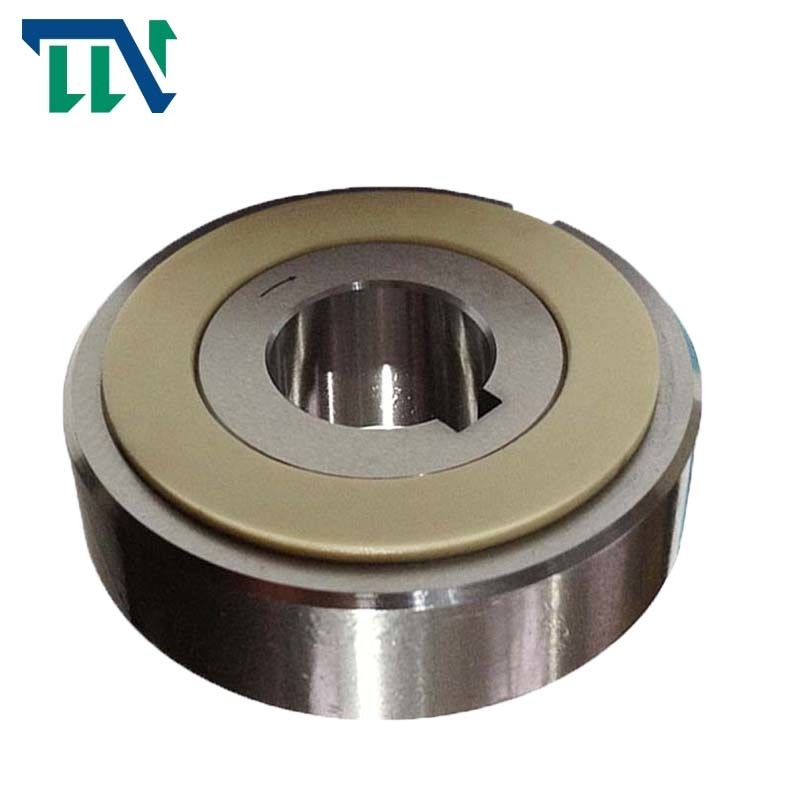

Série do LD uma embreagem da came do Sprag da maneira que carrega para a maquinaria de matéria têxtil
Introdução da produção
O equipamento de transmissão Co. de Changzhou TIANNIU, Ltd é um um fornecedor profissional do rolamento da embreagem da maneira, os produtos preliminares é micro embreagem eletromagnética, acoplamento do limitador de torque, deslizando o acoplamento de eixo, acoplamento de eixo de hélice flexível, conjunto de travamento e acoplamentos de eixo, etc.
Nós estivemos no do rolamento da embreagem de Sprag e na indústria de carregamento da maneira da embreagem uma para mais do que 10years, persistindo no princípio de negócio de produtos costurados às exigências dos clientes. Nós prestamos serviços de manutenção com da escuta nossos clientes, da aplicação da inovação e da construção com a habilidade para encontrar todas suas necessidades.
A instalação e uso
1. a embreagem da came da série do LD prelubricated com graxa especial e é operacional. Nenhum lubrificante adicional é exigido.
2. Ao instalar a embreagem no eixo, pressione a raça interna da embreagem levemente com um martelo macio impedir que a raça exterior da embreagem deslize longe da raça interna.
3. seja certo unir a placa. Isto impede que a raça exterior deslize longe da raça interna. See recomendou dimensões da placa alistada à direita.
4. Para a lubrificação, revista a placa e o metal empurrado com a graxa.
5. Nunca aplique cargas empurradas à embreagem. Outros dispositivos devem ser fornecidos para tomar as cargas acima empurradas aplicadas à embreagem.
6. a chave deve ser de acordo com JIS B1301-1959.
7. Os furos da polia, da roda dentada, etc., devem ter uma tolerância de H6 ou de H7.
|
Modelo
|
Embreagem da came do LD
|
|
|
Tamanho da raça interna (milímetros)
|
10-30 milímetros
|
|
|
Tamanho exterior da raça (milímetros)
|
47-82 milímetros
|
|
|
Espessura (milímetros)
|
24mm
|
|
|
Peso (quilogramas)
|
0.25-0.65 quilogramas
|
|
|
Capacidade do torque (nanômetro)
|
5.88-49 N.m
|
|
Parâmetros dos produtos
| Modelo | Torque Capacidade (Nanômetro) |
Arrasto Torque (Nanômetro) |
Máximo. Excedente (r/min) |
Máximo. índice (ciclo/minuto) |
Max.Radial Carga quando Excedente (kgf) |
Tamanho de furo |
B |
C |
D |
E |
Raça exterior Keyway |
Peso (quilograma) |
||
| Raça interna | Diâmetro. (H7) |
Keyway | ||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montando o exemplo:
