Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: RLK402
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-7working
Habilidade da fonte: 1000 pelo mês
Número do modelo: |
Conjunto de travamento RLK402 |
Material: |
GCr15 que carrega o aço |
Peso: |
0.42-34.3KG |
Diâmetro exterior: |
55-326mm |
Espessura (milímetros): |
24-140mm |
Tamanho de furo: |
25-260mm |
Torque (kNm: |
0.84-240 |
Número do modelo: |
Conjunto de travamento RLK402 |
Material: |
GCr15 que carrega o aço |
Peso: |
0.42-34.3KG |
Diâmetro exterior: |
55-326mm |
Espessura (milímetros): |
24-140mm |
Tamanho de furo: |
25-260mm |
Torque (kNm: |
0.84-240 |

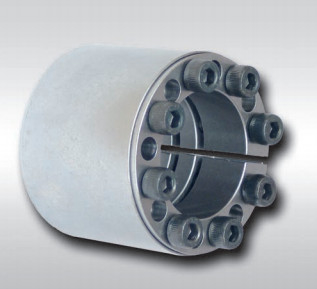

Eixo padrão do rolamento da contraporca RLK402 que trava o dispositivo
Introdução de produtos
instruções para o uso
1. Leia por favor esta instrução com cuidado antes de usar;
2. Confirme se o produto atual é consistente com o modelo da maquinaria configurada;
3. O molibdênio ou o silicone que contêm aditivos não devem ser usados nos componentes do conjunto de travamento;
4. O nível de desempenho especificado deste produto é 1,2 parafusos da categoria 9 será substituído por outros parafusos;
5. Este produto não tem nenhuma função de posicionamento do centro. Se você precisa esta função, projete-a por favor no cubo de roda por si próprio;
6. Não bata forçosamente durante a instalação do conjunto de travamento;
7. A tolerância da seleção do eixo e do cubo é H8/H8
Centra o cubo ao eixo. Entalhe dobro para a precisão centrando-se alta
Pode ser montado épocas múltiplas
O torque transmissível o mais alto
Para aplicações resistentes
Nenhum deslocamento axial entre o cubo e o eixo durante o aperto do procedimento
A qualidade fazendo à máquina a mais alta
Torque transmissível de 50 500 nanômetro até 1 701 000 nanômetro
Para diâmetros do eixo entre 130 milímetros e 600 milímetros
Os produtos caracterizam
| Modelo | Conjunto de travamento RLK402/Z12 | |
| Pressão no eixo (N/mm2) | 252-136 | |
| Pressão no cubo (N/mm2) | 88-130 | |
| Carga avaliado (kN.m) | Força | 55-2400 |
| Torque | 0.7-362.3 | |
| Tamanho da raça interna (milímetros) | 25-300 | |
| Tamanho exterior da raça (milímetros) | 50-375 | |
| Espessura (milímetros) | 51-197 | |
| Peso (quilogramas) |
0.5-49.7 |
|
Parâmetros dos produtos
|
dimensões fundamentais |
hexágono interno parafuso dirigido |
Carga avaliado |
PF (N/mm2) |
Miliampère
(N·m) |
G
(quilograma) |
||||||
| d | D | Mim | L | L1 |
tamanhos |
Qty |
Ft (kN) | Mt (kN·m) | |||
| milímetro | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
