Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série de CSK (CSK… 2RS)
Termos do pagamento & do transporte
Quantidade de ordem mínima: PCes 1
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Tipo do Sprag da maneira de CSK (CSK… 2RS) um desce em roda livre a embreagem |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Carregando a série: |
6201-6207 |
Torque (nanômetro): |
2.5-325 |
Peso (quilogramas): |
0.015-0.6 |
Tamanho de furo (milímetros): |
22-27 |
Nome: |
Tipo do Sprag da maneira de CSK (CSK… 2RS) um desce em roda livre a embreagem |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Carregando a série: |
6201-6207 |
Torque (nanômetro): |
2.5-325 |
Peso (quilogramas): |
0.015-0.6 |
Tamanho de furo (milímetros): |
22-27 |

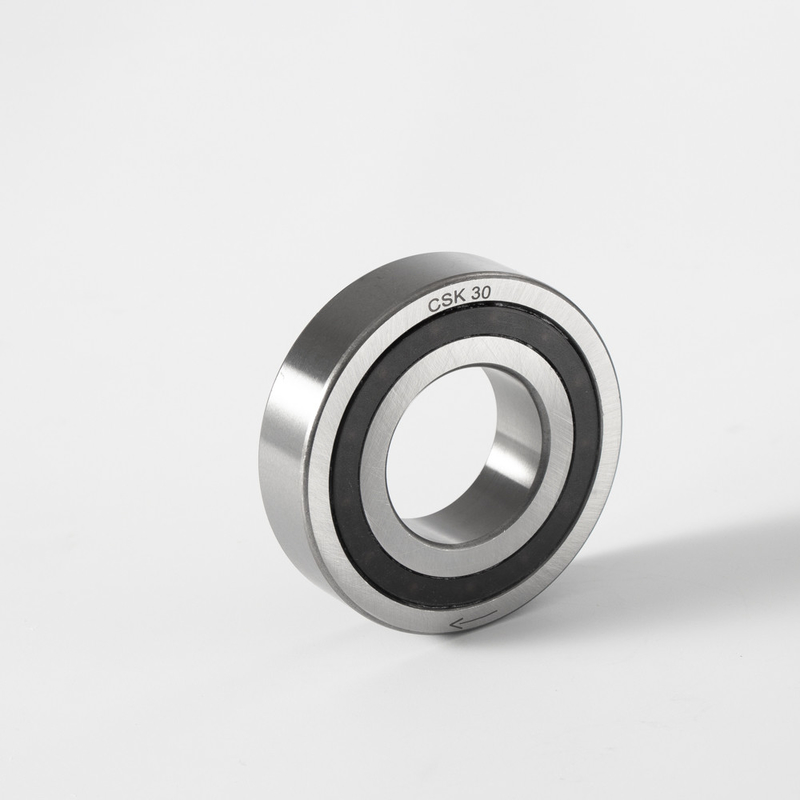

Um rolamento da embreagem de Sprag da maneira desce em roda livre CSK30-2RS
Introdução da produção
O tipo CSK é um tipo do sprag desce em roda livre integrado em um rolamento de esferas de 62 séries (exceto os tamanhos 8 e 40).
É carregamento apoiado, graxa entregada lubrificada e protegida contra a poeira de mais de 0,3 milímetros.
Todas as versões de CSK são equipadas com os sprags “formchromed”. Este processo aumenta diversas vezes o tempo de excedente da vida.
A transmissão do torque é assegurada por um conjunto do ajuste de imprensa em um alojamento exterior rígido com tolerância N6, e em um eixo com tolerância n6.
O afastamento de carregamento inicial do radial é ajustado no C5, e reduzido se usando o ajuste de imprensa como especificado.
Contacte-nos por favor quando a temperatura ambiental ou de funcionamento não está dentro da escala +5°C a +60°C.
CSK..2RS é 5 milímetros mais largo mas é equipado com os selos do bordo para ser respingo da água resistente.
O uso do tipo adicional selos dos “nylos” está recomendado especialmente quando a temperatura de trabalho excede a lubrificação de banho do óleo 50°C. é igualmente possível.
Parâmetros dos produtos
| Tipo | Tamanho | Carregando a série | Carregando cargas | Peso | Torque do arrasto | |||||
| dinâmica | estático | |||||||||
| CSK (KK) | d | TKN1) | N máximo | D | L | C | C0 | TR | ||
| [milímetro] | [Nanômetro] | [min-1] | [milímetro] | [milímetro] | [kN] | [kN] | [quilograma] | [Ncm] | ||
| 8* | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK..2RS | 8 ** | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
Nota:
1) × 2 T KN máximo de T =
*) um selo de Z no lado de carregamento somente. Olhando deste lado, a raça exterior corre livre no sentido anti-horário
**) Somente um selo de RS no lado do rolamento de esferas que olha deste lado, a raça exterior corre livre no sentido anti-horário
