Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO-9001
Número do modelo: Série do AA
Termos do pagamento & do transporte
Quantidade de ordem mínima: PCes 1
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: dias 5-10working
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
nome: |
Carregando o rolamento da embreagem da série do AA do material |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
47-190 |
Torque (nanômetro): |
17-5813 |
Peso (quilogramas): |
0.23-6 |
Tamanho de furo (milímetros): |
15-70 |
nome: |
Carregando o rolamento da embreagem da série do AA do material |
Material: |
Aço de carregamento do GCR 15 |
Tipo: |
Rolamentos de uma maneira |
Thichness (milímetros): |
47-190 |
Torque (nanômetro): |
17-5813 |
Peso (quilogramas): |
0.23-6 |
Tamanho de furo (milímetros): |
15-70 |

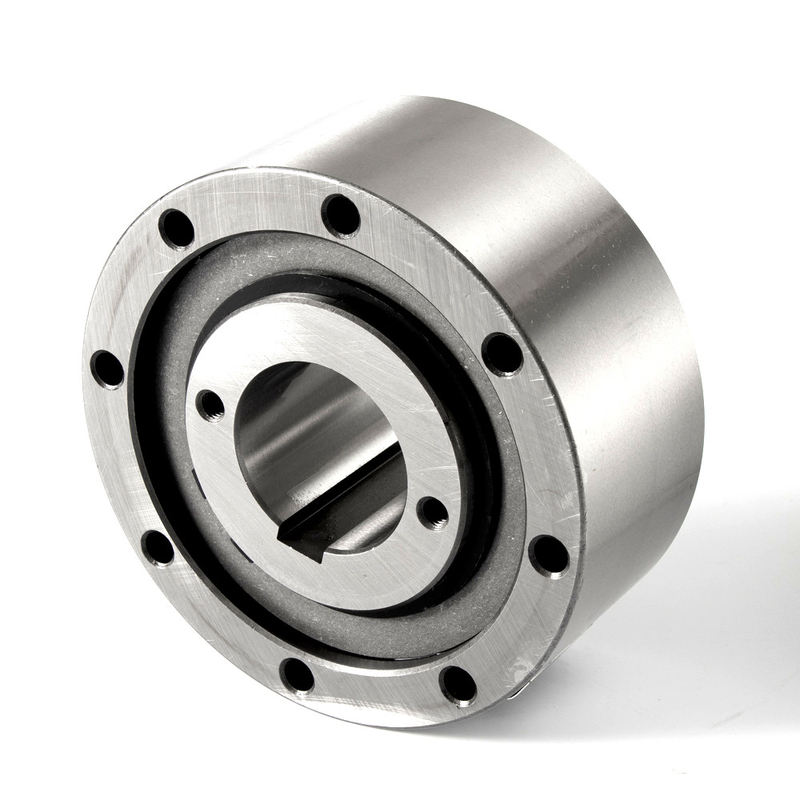

Uma embreagem da maneira da série do AA dos rolamentos da maneira que carrega Gcr15 que carrega o aço
Introdução da produção
Características:
1. características do uso: alta velocidade, resistência de corrosão
2. projeto para o equipamento do mechine e de transmissão.
3. torque alto
4. modelos, suporte do produto e produtos completos do unstand
O rolamento de rolo é um tipo do rolamento. Quando o jornal gerencie, faz o contato circunferencial com muitos rolos instalados geralmente no anel de localização. Os rolamentos de rolo podem conseguir a boas precisão e rigidez com preloading. O anel interno com atarraxamento pode igualmente ser usado para ajustar arbitrariamente o afastamento de trabalho do rolamento. Esta solução pode completamente cumprir a exigência do afastamento zero do rolamento de cilindro da máquina de impressão
O tipo AA é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais.
Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.
A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
A lubrificação padrão é óleo.
A raça interna é fechada ao eixo. O ajuste para centrar-se da raça exterior deve ser à tolerância H7.
A conexão da raça exterior é através dos parafusos diretos para classificar 10,9 ou melhor
Parâmetros dos produtos
| Tamanho | TK1 | Passando velocidades | Peso |
Arrasto torque |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (quilograma) | TR | |
| (milímetro) | (Nanômetro) | (min-1) | (min-1) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTAS
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1
