Detalhes do produto
Lugar de origem: China
Marca: Tianniu
Certificação: ISO 9001
Número do modelo: GN 16*16 GN 16*24
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2 PCS
Preço: negotiable
Detalhes da embalagem: Caixas pelo transporte do mar pelo avião
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Habilidade da fonte: 10000 pelo mês
Nome: |
Acoplamento de eixo rígido |
Modelo: |
Série da GN |
Material: |
Aço de alumínio |
Tamanho de furo: |
16mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Peso: |
6G-10G |
Nome: |
Acoplamento de eixo rígido |
Modelo: |
Série da GN |
Material: |
Aço de alumínio |
Tamanho de furo: |
16mm |
Garantia: |
12 meses |
Materia do elastómetro: |
PA66 |
Tratamento de superfície: |
Tratamento da oxidação anódica |
Peso: |
6G-10G |

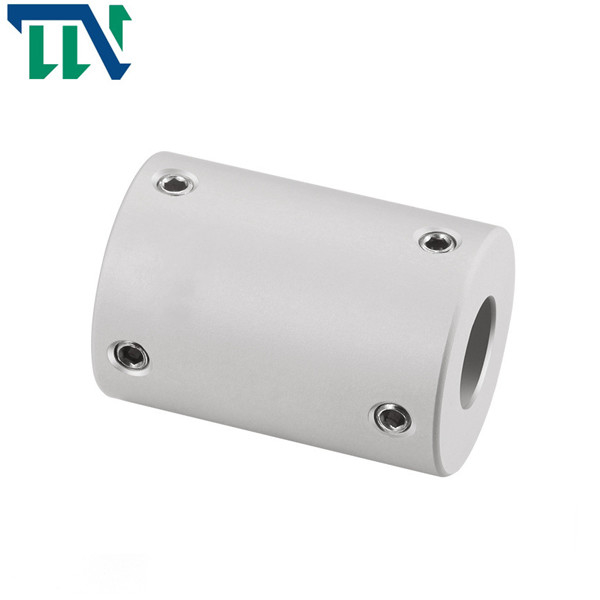

Métrica rígida da liga de alumínio do setcrew do acoplamento de eixo flexível
Os produtos caracterizam
O acoplamento rígido é um tipo do acoplamento rígido de torção, que não tem nenhum afastamento da rotação mesmo quando carregando a carga. Mesmo quando há uma carga causada pelo desvio, o acoplamento rígido ainda transmite o torque rigidamente.
Os parafusos na flange do acoplamento rígido podem ser todos os parafusos para alargar furos, ou a metade deles é parafusos para alargar furos, e a outra metade é parafusos ordinários, de acordo com a magnitude do torque da transmissão.
>Estrutura integrada, o uso total de materiais de grande resistência da liga de alumínio
torque do >High, rigidez alta
o tipo rígido do >The basicamente não permite a excentricidade, assim que deve inteiramente ser ajustado no uso
método >Fastening do parafuso do parafuso de fixação
A fábrica de Changzhou Tianniu é um fabricante profissional de acoplamentos da ameixa, de acoplamentos rígidos, de acoplamentos universais, de acoplamentos transversais da corrediça, de acoplamentos de enrolamento, de acoplamentos dos foles, de acoplamentos dobro da membrana e de outros produtos. A empresa de processamento tem um sistema de gerenciamento da qualidade completo e científico.
Parâmetros dos produtos
| parâmetro modelo | diâmetro furado comum d1, d2 | ΦD | L | F | M | apertando o torque do parafuso (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parâmetro do odel | Torque avaliado (N.M)* |
excentricidade permissível (milímetro) * |
ângulo de deflexão permissível (°) * |
desvio axial permissível (milímetro) * |
velocidade máxima RPM |
momento de inércia (Kg.M2) |
Material da luva do eixo | tratamento de superfície | peso (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Liga de alumínio de grande resistência | Tratamento de anodização | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
